Einführung
Die Extrusion von Mehrschichtrohren nutzt die Co-Extrusion, um zwei oder mehr Polymerschichten zu einem durchgehenden Rohr zu verbinden. Jede Schicht erfüllt dabei eine spezifische Funktion, wie z. B. Druckfestigkeit, Sauerstoffbarriere, Chemikalienbeständigkeit, UV-Schutz oder reibungsarme Strömung. Dieses Verfahren hilft Herstellern, die steigenden Anforderungen in den Bereichen Sanitär, Heizung, industrieller Transport und Telekommunikationsleitungen zu erfüllen, ohne sich auf ein einziges Material für alle Anforderungen verlassen zu müssen. In den folgenden Abschnitten erfahren Sie, wie das Verfahren funktioniert, welche Materialien üblicherweise kombiniert werden, wie die Schichtstrukturen gestaltet sind und warum die Mehrschichtkonstruktion die Haltbarkeit, die Einhaltung von Normen und die langfristige Systemleistung verbessert.
Warum die Extrusion von Mehrschichtrohren wichtig ist
Die Extrusion von Mehrschichtrohren stellt eine entscheidende Weiterentwicklung in der Polymerverarbeitung dar und verschiebt den Industriestandard von monolithischen Rohren hin zu hochentwickelten Verbundstrukturen. Durch die Kombination mehrerer unterschiedlicher Polymerschmelzen zu einem einzigen, durchgehenden Profil können Hersteller mechanische und chemische Eigenschaften erzielen, die mit einem einzelnen Material nicht realisierbar wären.
Leistungs- und Lebenszyklusvorteile
Der Hauptvorteil liegt in der Kombination verschiedener Polymereigenschaften zur Optimierung der Lebensdauer. Beispielsweise begrenzt in Warmwasserheizungsanlagen die Einbringung einer Ethylen-Vinylalkohol-Schicht (EVOH) die Sauerstoffdurchlässigkeit (OTR) bei 40 °C auf unter 0,1 g/(m³·d). Diese Barriere verhindert die Oxidation metallischer Komponenten im Gesamtsystem und verlängert die Betriebsdauer der gesamten Infrastruktur auf weit über 50 Jahre ohne katastrophale Ausfälle.
Wichtige Anwendungstreiber
Strenge Umwelt- und Hygienevorschriften erfordern komplexe Rohrarchitekturen. Bei der Trinkwasserverteilung bieten die äußeren Schichten den notwendigen UV- und Abriebschutz für eine lange Lebensdauer während der Installation, während die inneren Schichten die Einhaltung strenger Lebensmittelstandards gewährleisten. Darüber hinaus bedingt die Möglichkeit, eine hochleitfähige oder hochisolierende Kernschicht einzubetten, den Einsatz in speziellen Wärmemanagementsystemen.
Wo die Akzeptanz wächst
Die Einführung von Glasfaser-Mikrokanälen im Telekommunikationssektor schreitet rasant voran. Hierbei werden reibungsarme Innenschichten (oft aus speziellen Silikonverbindungen) koextrudiert, um größere Kabelverlegestrecken zu ermöglichen. Auch die kommunale Wasser- und Gasversorgung fordert zunehmend mehrschichtige Strukturen, was zu einem nachhaltigen Marktwachstum mit einer globalen durchschnittlichen jährlichen Wachstumsrate (CAGR) von 5 % bis 7 % führt, da veraltete einschichtige Infrastrukturen ersetzt werden.

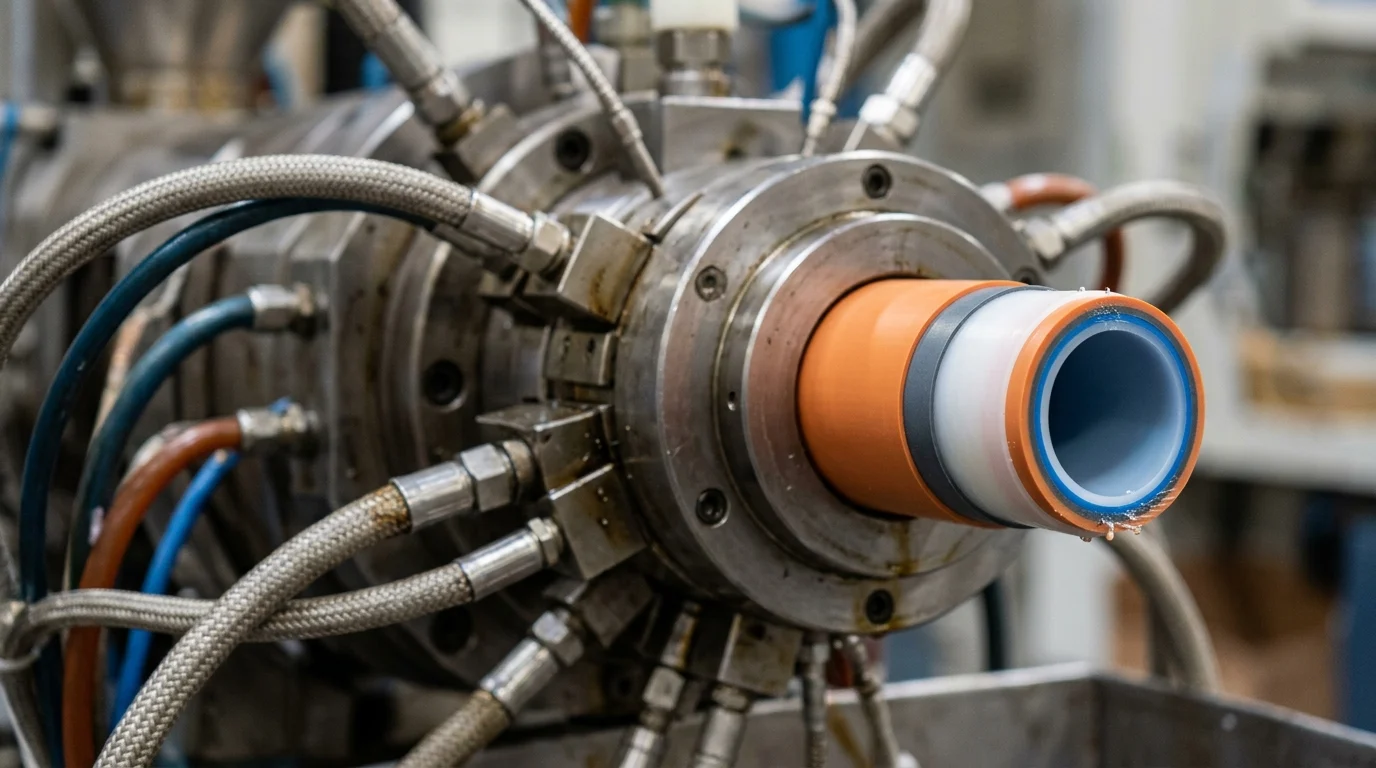

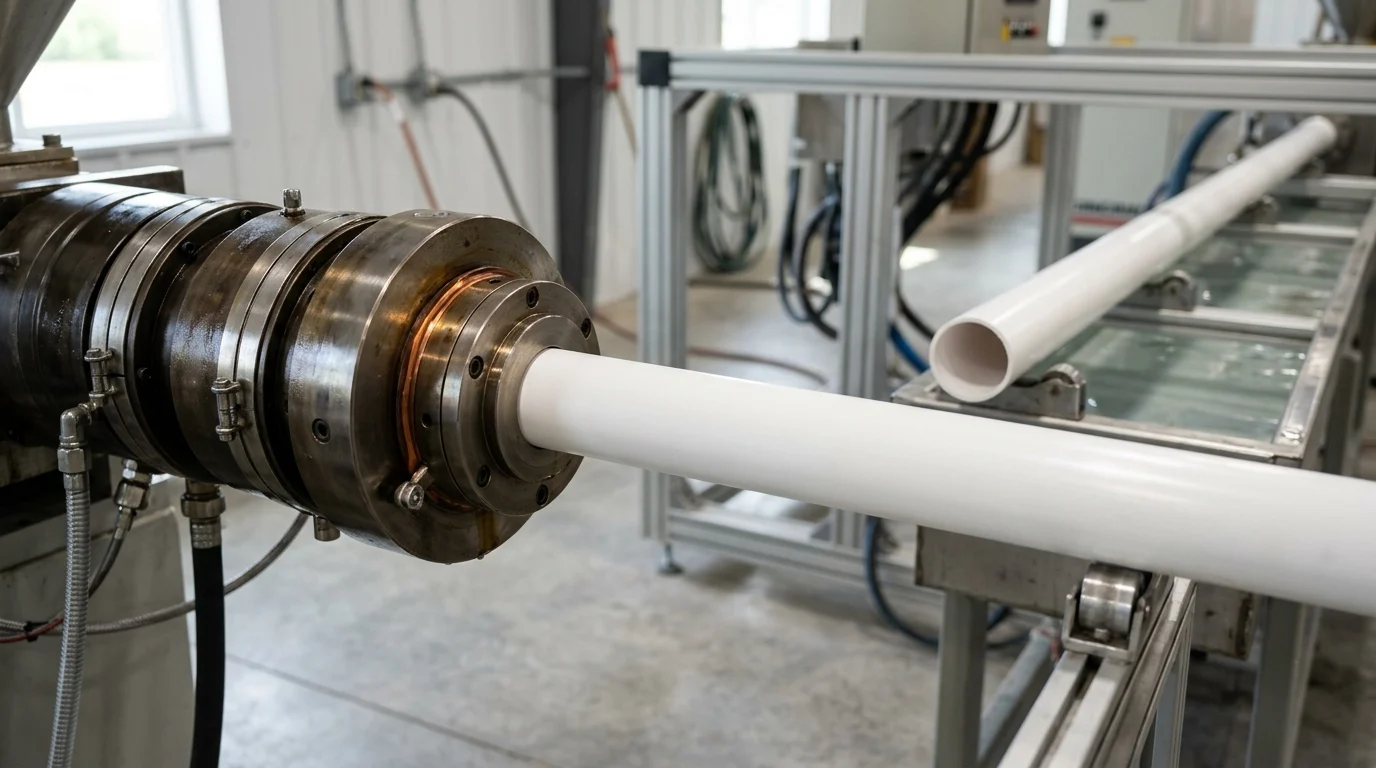

Was ist Mehrschichtrohr-Extrusion und wie funktioniert sie?
Die Mehrschichtrohrextrusion, auch Co-Extrusion genannt, basiert auf dem synchronisierten Betrieb mehrerer Extruder, die einen einzigen, hochkomplexen Düsenkopf beschicken. Bei diesem Verfahren werden verschiedene Polymere unter präzisen Temperaturen und Drücken zu einem einheitlichen, mehrschichtigen Zylinderprofil verschmolzen.
Kernprozess und Struktur
Der Kernprozess besteht darin, die strikte rheologische Kompatibilität verschiedener Polymerschmelzen beim Zusammenfließen zu gewährleisten. Die Schmelzströme treffen in einer Mehrkanal-Coextrusionsdüse oder einem Zuführsystem aufeinander, wo eine laminare Strömung perfekt aufrechterhalten werden muss, um eine Vermischung der Schichten zu verhindern. Die Betriebsdrücke in diesen Düsenköpfen liegen häufig zwischen 150 und 300 bar, was eine robuste metallurgische Konstruktion erfordert, um Durchbiegungen zu vermeiden und eine gleichmäßige Schichtverteilung über den Rohrumfang zu gewährleisten.
Hauptausrüstung und Leitungskomponenten
Eine Standardkonfiguration einer Extrusionsanlage besteht aus einem Primärextruder für die Hauptstrukturschicht, der typischerweise ein Längen-zu-Durchmesser-Verhältnis (L/D) zwischen 24:1 und 30:1 aufweist, um eine optimale Plastifizierung zu gewährleisten. Satelliten-Coextruder, die in spezifischen Winkeln positioniert sind, verarbeiten die dünneren Barriere- oder Haftschichten. Die präzise Volumensteuerung erfolgt durch gravimetrische Dosiereinheiten, die an jedem Extruderstutzen angebracht sind und die Materialzufuhr mit einer Genauigkeit von ±0,5 % regeln. Dadurch wird sichergestellt, dass die fertige Verbundstruktur die strengen Maßtoleranzen einhält.
Gängige Materialien und Schichtkombinationen
Die Auswahl der Schichtkombinationen richtet sich nach den chemischen und physikalischen Anforderungen der Endanwendungsumgebung. Polyethylen mit erhöhter Temperaturbeständigkeit (PE-RT) oder vernetztes Polyethylen (PEX) bildet üblicherweise die strukturelle Grundlage.
| Ebenentyp | Gemeinsames Material | Hauptfunktion | Typische Dicke (%) |
|---|---|---|---|
| Innere Struktur | PE-RT / PEX | Flüssigkeitstransport, Druckwiderstand | 40 % - 60 % |
| Klebstoff (Bindemittel) | Maleinsäureanhydrid (MAH) | Verbindung inkompatibler Polymere | 2 % - 5 % |
| Barriere | EVOH / Aluminium | Blockierung der Sauerstoff-/Kohlenwasserstoffpermeation | 5 % - 10 % |
| Äußere Schutzhülle | PE100 / PP-R | UV-Schutz, Abriebfestigkeit | 30 % - 40 % |
Mehrschichtige vs. einschichtige Rohrextrusion
Der Übergang von der monolithischen zur Verbundrohrfertigung erfordert eine umfassende Bewertung der technischen Möglichkeiten und finanziellen Faktoren. Während einlagige Leitungen unkompliziert sind, bringt die Mehrschichttechnologie sowohl verbesserte Leistungsmerkmale als auch eine höhere Prozesskomplexität mit sich.
Bewertungskriterien
Die Bewertungskriterien für die Wahl zwischen ein- und mehrschichtigen Systemen konzentrieren sich auf Anwendungsanforderungen, Kapitalverfügbarkeit und Materialwirtschaftlichkeit. Hersteller müssen die anfänglichen Maschinenkosten gegen die langfristigen Betriebskosteneinsparungen abwägen, die sich durch eine strategische Materialplatzierung erzielen lassen. Dazu gehört beispielsweise die Verwendung kostengünstigerer oder recycelter Polymere in den Kernschichten, während hochwertige Neuware für die Innen- und Außenflächen reserviert wird.
Leistungs- und Kostenabwägung
Während mehrschichtig Extrusionsanlagen Obwohl die Investitionskosten (CAPEX) etwa 40 % bis 60 % höher liegen als bei einlagigen Systemen, können die Betriebskosten (OPEX) erheblich reduziert werden. Durch den Einsatz einer ABA-Struktur können Verarbeiter bis zu 30 % Mahlgut oder hochgefüllte Compounds in die mittlere „B“-Schicht einarbeiten und so die Rohstoffkosten deutlich senken.
| Metrisch | Einschichtige Extrusion | Mehrschichtextrusion |
|---|---|---|
| Erstausstattung (CAPEX) | Ausgangswert (1,0x) | 1,4x bis 1,6x |
| Rohstoffeffizienz | Standard (100 % Neuware erforderlich) | Hoch (Ausnutzung des Kernmahlguts) |
| Operative Komplexität | Niedrig (Einzelschmelztemperatur) | Hoch (Mehrere thermische Profile) |
| Produktmargenpotenzial | Niedrig bis mittel (Rohstoff) | Hoch (Spezialanwendungen) |
Typische Qualitäts- und Mängelrisiken
Die Verwendung mehrerer Schmelzströme birgt naturgemäß komplexe Defektrisiken, vor allem Grenzflächeninstabilität und Delamination. Bei unterschiedlichen Schmelztemperaturen oder Viskositäten benachbarter Schichten können wellige Grenzflächen oder eine vollständige Schichttrennung auftreten. Die Dicke der Haftschicht, die oft mit äußerster Präzision zwischen 0,05 mm und 0,1 mm eingehalten wird, muss streng überwacht werden; eine zu geringe Haftschichtdicke führt unter Druck zu katastrophalem Versagen, während eine zu hohe Dicke teure Klebstoffe verschwendet.
Qualitäts-, Konformitäts- und Spezifikationsfaktoren
Der Einsatz von mehrschichtigen Rohren in kritischen Infrastrukturen, wie z. B. in der Hausinstallation und im industriellen Chemikalientransport, erfordert die strikte Einhaltung internationaler Fertigungsstandards und kontinuierlicher Qualitätssicherungsprotokolle.
Kritische Spezifikationen und Qualitätskontrollen
Kritische Spezifikationen erfordern eine Echtzeit-Dimensionsüberwachung im gesamten Prozess. ExtrusionsprozessInline-Ultraschall- oder Terahertz-Scansysteme werden allgemein zur Messung der Dicke einzelner Schichten eingesetzt und bieten eine Auflösung bis zu 0,01 mm. Diese Systeme liefern eine geschlossene Rückkopplung an die gravimetrischen Zuführungen und Abzugseinheiten und gewährleisten so, dass Konzentrizität und Ovalität innerhalb der für zuverlässige Verbindungen erforderlichen strengen Toleranzen bleiben.
Normen, Rückverfolgbarkeit und Materialauswahl
Die Einhaltung spezifischer regulatorischer Rahmenbedingungen bestimmt die Materialauswahl und die Verarbeitungsparameter. Beispielsweise sind Normen wie ISO 21003 für mehrschichtige Rohrleitungssysteme in Warm- und Kaltwasseranlagen und DIN 4726 für Sauerstoffbarriereanforderungen für den Marktzugang zwingend erforderlich. Ebenso wichtig ist die Rückverfolgbarkeit; moderne Produktionslinien nutzen Lasermarkierungssysteme, um Produktionsdaten, Chargencodes und präzise Längenangaben alle Meter aufzudrucken und so die vollständige Nachverfolgbarkeit über den gesamten Lebenszyklus zu gewährleisten.
Qualifizierungs- und Implementierungsschritte
Die Qualifizierung eines neuen Mehrschichtrohrs umfasst umfangreiche beschleunigte Lebenszyklustests vor der Markteinführung. Hydrostatische Druckprüfungen werden routinemäßig unter erhöhten Bedingungen durchgeführt, beispielsweise durch Aufrechterhaltung einer Temperatur von 95 °C und eines Drucks von 10 bar über einen Zeitraum von 1.000 Stunden, um jahrzehntelange Betriebsbelastungen zu simulieren. Zusätzlich wird die Schälfestigkeit geprüft, um die Wirksamkeit der Klebeschichten zu verifizieren. Internationale Normen fordern in der Regel eine Mindestschälkraft von 1,5 N/mm², um die Sicherheit vor Delamination zu gewährleisten.
Wie man die richtige Lösung für die Extrusion von Mehrschichtrohren auswählt
Die Beschaffung einer Extrusionsanlage für Mehrschichtrohre erfordert die Abstimmung der technischen Leistungsfähigkeit der Maschinen auf die spezifischen geometrischen und volumetrischen Anforderungen des Zielmarktes. Eine strategische Auswahl sichert sowohl die aktuelle Produktionseffizienz als auch die zukünftige Skalierbarkeit.
Technische und kommerzielle Auswahlkriterien
Bei den technischen Auswahlkriterien müssen Schmelzhomogenität, Produktionsstabilität und Energieverbrauch Priorität haben. Moderne, hocheffiziente Extrusionsanlagen streben einen Energieverbrauch von unter 0,35 kWh pro Kilogramm verarbeitetem Polymer an. Darüber hinaus bestimmt die Wahl des Düsenkopfes – ob konventioneller Spiraldorn oder hochmoderner Radialverteiler – die Fähigkeit der Anlage, hochviskose Barrierematerialien ohne übermäßige Scherspannungen oder thermische Zersetzung zu verarbeiten.
Ausgewogenheit zwischen Anpassung, Durchsatz und Wartung
Anlagenbetreiber müssen den Bedarf an hohem kontinuierlichem Durchsatz mit der für schnelle Produktwechsel erforderlichen Flexibilität in Einklang bringen. Während Hauptextruder für Standard-Strukturschichten häufig Ausstoßleistungen von über 1.200 kg/h erreichen, priorisieren Anlagen für kundenspezifische, hochentwickelte Profile unter Umständen Schnellwechsel-Düseneinsätze gegenüber der reinen Produktionsgeschwindigkeit. Auch die Wartungsintervalle spielen eine entscheidende Rolle bei der Auswahl: Die Verarbeitung abrasiver Materialien wie glasfaserverstärkter Kernschichten erfordert Bimetallschnecken und -zylinder, um eine Verschleißlebensdauer von 15.000 bis 20.000 Betriebsstunden vor dem Austausch zu gewährleisten.
Wichtigste Erkenntnisse
- Die wichtigsten Schlussfolgerungen und Begründungen für die Rohrextrusion
- Spezifikationen, Konformitätsprüfungen und Risikobewertungen sollten vor der endgültigen Zusage überprüft werden.
- Praktische nächste Schritte und Hinweise, die Leser sofort anwenden können
Häufig gestellte Fragen
Was ist mehrschichtige Rohrextrusion?
Es handelt sich um ein Co-Extrusionsverfahren, bei dem mehrere Polymerschmelzen zu einem Rohr kombiniert werden, sodass jede Schicht eine Funktion wie Festigkeit, Sauerstoffbarriere oder UV-Schutz hinzufügt.
Warum sollte man sich für mehrschichtige statt einschichtige Rohre entscheiden?
Mehrschichtige Rohre bieten eine bessere Lebensdauerleistung, indem in jeder Schicht das richtige Material verwendet wird. Dadurch werden Haltbarkeit, chemische Beständigkeit und Konformität verbessert, ohne dass durchgehend Premium-Harz verwendet werden muss.
Welche Materialien werden üblicherweise bei der Extrusion von Mehrschichtrohren verwendet?
Typische Kombinationen umfassen PE-RT oder PEX für die Struktur, MAH-Haftschichten für die Verbindung, EVOH als Sauerstoffbarriere und PE100 oder PP-R für den äußeren Schutz.
Welche Ausrüstung wird für eine Extrusionsanlage für mehrschichtige Rohre benötigt?
Eine Extrusionslinie umfasst üblicherweise einen Hauptextruder, einen oder mehrere Co-Extruder, gravimetrische Dosiereinheiten und eine Co-Extrusionsdüse oder einen Zuführblock, um eine genaue Schichtdicke zu gewährleisten.
Können JURRY-Extrusionsanlagen die kundenspezifische Herstellung mehrschichtiger Rohre unterstützen?
Ja. Auf jurryextrusion.com können Lösungen für die Extrusion von Mehrschichtrohren für verschiedene Materialien, Schichtstrukturen und Anwendungsbereiche wie Wasser-, Heizungs- oder Kabelschutzrohre konfiguriert werden.
