Einführung
Auswahl zwischen Kunststoffextrusion Spritzgießen hängt von mehr als nur der Produktform ab. Obwohl beide Verfahren Thermoplaste schmelzen und unter kontrollierten Bedingungen formen, unterscheiden sie sich im Materialfluss, den herstellbaren Geometrien und der Skalierung von Werkzeug- und Produktionskosten. Dieser Artikel erläutert den grundlegenden mechanischen Unterschied zwischen kontinuierlicher Extrusion und zyklischem Spritzgießen und vergleicht anschließend ihre Stärken hinsichtlich Teilekonstruktion, Durchsatz, Materialverhalten und Kosteneffizienz. Am Ende verfügen Sie über ein klares Rahmenwerk, um zu entscheiden, wann Extrusion die bessere Wahl ist und wann Spritzgießen einen höheren Mehrwert bietet.
Überblick über Kunststoffextrusion vs. Spritzguss
In der industriellen Fertigung von Bauteilen auf Polymerbasis sind Kunststoffextrusion und Spritzgießen die beiden wichtigsten Verfahren für die Massenproduktion. Obwohl beide auf den grundlegenden thermodynamischen Prinzipien des Schmelzens thermoplastischer Kunststoffe und deren Formgebung beruhen, unterscheiden sie sich grundlegend in ihren mechanischen Ansätzen, ihrem Kapitalbedarf und ihren geometrischen Möglichkeiten. Das genaue Verständnis der mechanischen und wirtschaftlichen Grenzen jedes Verfahrens ist für Konstrukteure und Fachkräfte im Bereich Supply Chain Management entscheidend, um die Wirtschaftlichkeit und die Funktionalität zu optimieren.
Auf makroskopischer Ebene liegt der Hauptunterschied in der Kontinuität des Prozesses. Die Kunststoffextrusion ist ein kontinuierliches Fertigungsverfahren zur Herstellung linearer Formen mit konstantem Querschnittsprofil. Die Polymerschmelze wird durch eine zweidimensionale Düsenöffnung gepresst, und die endgültige dreidimensionale Form entsteht durch das Ziehen und Abkühlen des Materials über eine unbestimmte Länge. Im Gegensatz dazu ist das Spritzgießen ein zyklisches, diskontinuierliches Verfahren. Geschmolzenes Polymer wird unter hohem Druck in einen geschlossenen, dreidimensionalen Formhohlraum eingespritzt, wo es abkühlt und erstarrt, bevor sich die Form öffnet, um das fertige Teil auszuwerfen.
Dieser grundlegende Unterschied zwischen kontinuierlicher und diskreter Formgebung bestimmt nahezu jede nachfolgende technische Entscheidung, von der Harzauswahl – bei der die Extrusion eine hohe Schmelzfestigkeit erfordert, um die Form nach dem Formen zu erhalten, während beim Spritzgießen eine niedrigere Viskosität für die Kavitätenfüllung bevorzugt wird – bis hin zu den Amortisationsplänen für die benötigten Werkzeuge.
Wesentliche Unterschiede in Prozess und Ergebnis
Beim mechanischen Extrusionsverfahren wird eine rotierende Schnecke in einem beheizten Zylinder eingesetzt, um sowohl thermische Energie (mittels Heizbändern) als auch mechanische Scherkräfte zu erzeugen. Die so entstehende homogene Schmelze wird mit konstantem Druck (typischerweise 1.000 bis 5.000 psi) durch eine Profildüse gepresst. Das Ergebnis ist theoretisch ein unendlich langes, lineares Profil. Beim Spritzgießen hingegen sammelt sich zunächst eine bestimmte Schmelzemenge (der sogenannte Schuss) an und presst diese dann mit einem Druck von oft über 10.000 bis 30.000 psi in einen geschlossenen Formhohlraum.
Folglich ist das physikalische Ergebnis des Extrusionsverfahrens streng auf konstante Querschnitte beschränkt – auch wenn diese komplexe Hohlräume oder Mehrschichtkonstruktionen aufweisen können. Spritzgießen hingegen eignet sich hervorragend zur Herstellung komplexer, hochdetaillierter 3D-Geometrien, einschließlich variabler Wandstärken, innerer Erhebungen, eingegossener Gewinde und aufwendiger Oberflächenstrukturen, die durch Extrusion nicht realisierbar sind.
Optimal geeignete Produktarten und Produktionsmengen
Die Kunststoffextrusion ist das unbestritten optimale Verfahren für Produkte, die große Längen oder kontinuierliche Mengen erfordern. Typische Anwendungsbereiche sind PVC-Rohre für Sanitärinstallationen, elastische Dichtungsbänder für die Automobil- und Bauindustrie, medizinische Schläuche, Kabelisolierungen sowie thermoplastische Platten oder Folien. Die Produktionsmengen werden üblicherweise in Laufmetern oder Tonnen gemessen, wobei für effiziente Produktionsläufe oft mehrere tausend Meter Material benötigt werden, um die Rüstzeiten zu rechtfertigen.
Spritzgießen ist der Standard für die Herstellung einzelner, komplexer Bauteile. Es eignet sich optimal für Gehäuse von Unterhaltungselektronik, Komponenten für Armaturenbretter in Fahrzeugen, Zahnräder, Spritzenzylinder für medizinische Anwendungen und Flaschenverschlüsse. Die Produktionsmengen werden in Einzelteilen gemessen. Zwar lassen sich mit Mehrkavitätenwerkzeugen Millionen von Teilen pro Jahr herstellen, doch ist das Spritzgießen aufgrund der hohen Investitionskosten für die Werkzeuge in der Regel nicht kosteneffizient für einfache Geometrien mit konstantem Profil, die alternativ extrudiert werden könnten.

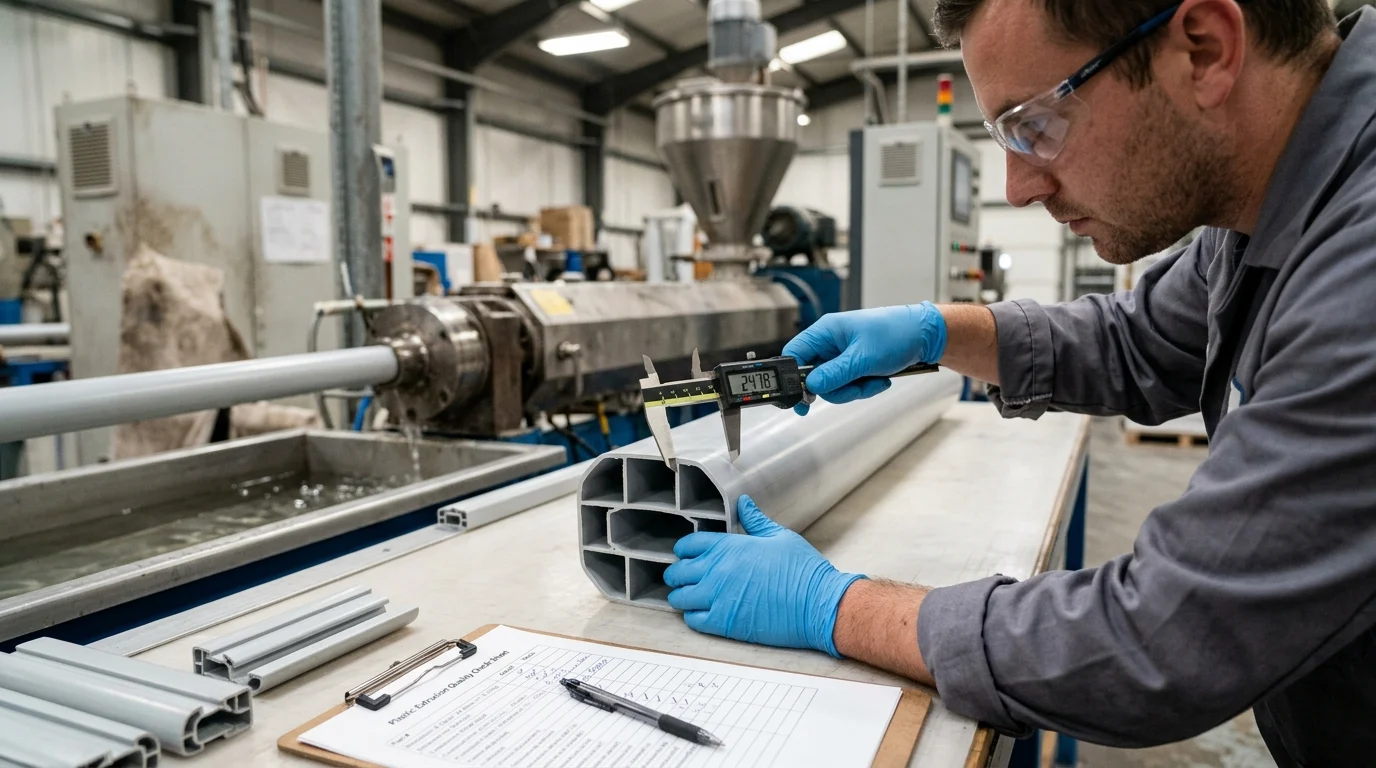

Wie die Kunststoffextrusion funktioniert

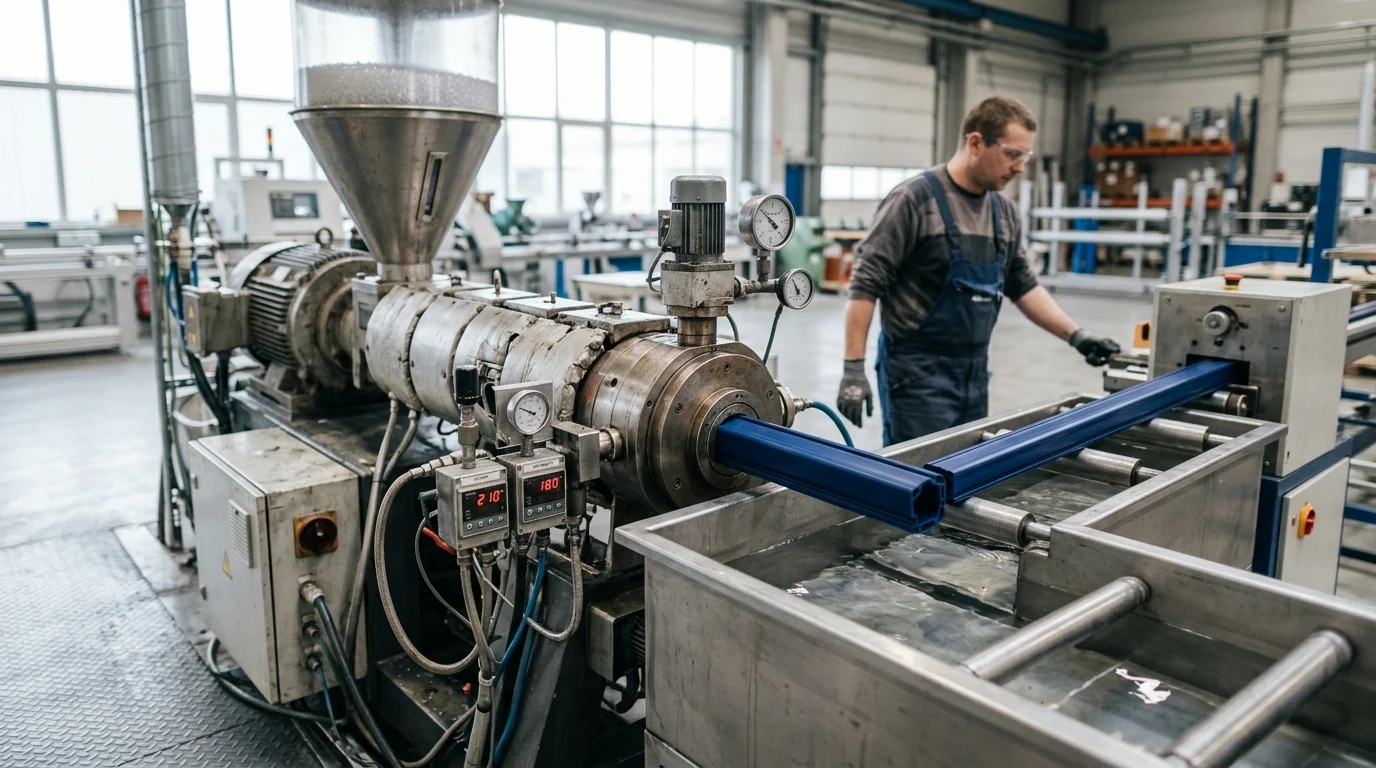

Das Plastik Extrusionsprozess Es handelt sich um einen hochkomplexen thermodynamischen und mechanischen Prozess. Kern des Systems ist der Extruder selbst, der typischerweise aus einem Trichter, einem beheizten Zylinder und einer hochpräzisen rotierenden Schnecke besteht. Rohes thermoplastisches Harz, meist in Form von Granulat oder Pulver, wird durch Schwerkraft aus dem Trichter in den Einzugsbereich des Zylinders befördert. Während sich die Schnecke dreht, transportiert sie das Polymer durch drei verschiedene Zonen: die Einzugszone, die Kompressionszone (oder Übergangszone) und die Dosierzone.
Die Konstruktion der Schnecke – insbesondere ihr Längen-Durchmesser-Verhältnis (L/D), das bei Standardthermoplasten üblicherweise zwischen 24:1 und 32:1 liegt – ist entscheidend. Die Kompressionszone verringert die Schneckensteigung und presst so die Kunststoffgranulate zusammen. Die durch diese mechanische Scherung erzeugte Reibung schmilzt in Kombination mit externen Zylinderheizungen das Polymer. Wenn das Material die Dosierzone erreicht, liegt eine homogene Schmelze mit präzise kontrollierter Temperatur und präzisem Druck vor, die nun durch die Brechplatte, das Siebpaket und schließlich die Düse gepresst wird.
Sobald das Polymer die Düse verlässt, wandelt sich der Prozess von einer thermodynamischen Herausforderung zu einer komplexen mechanischen Handhabungsaufgabe. Da der Kunststoff beim Austritt aus der Düsenöffnung noch größtenteils flüssig und hochgradig formbar ist, muss er sorgfältig gestützt, gekühlt und auf seine endgültigen Abmessungen gezogen werden. Diese nachgelagerten Anlagen sind für die Maßgenauigkeit des fertigen Bauteils genauso wichtig wie der Extruder selbst.
Kontinuierliche Profile, Rohre und Bleche – Produktion
Die Geometrie des Produkts wird durch die Art des verwendeten Werkzeugs bestimmt. Profilextrusion Für die Herstellung komplexer Querschnitte wie Fensterrahmen oder Tragprofile werden kundenspezifisch gefertigte Düsen verwendet. Bei der Rohr- und Leitungsextrusion kommt eine Ringdüse mit einem zentralen Dorn zum Einsatz, der den Hohlraum im Inneren bildet. Um ein Zusammenfallen des Rohrs zu verhindern, wird häufig Luft durch den Dorn zugeführt. Die Folien- und Plattenextrusion verwendet breite, flache Schlitzdüsen (oft T-Düsen oder Kleiderbügeldüsen genannt), die die Polymerschmelze zu einer dünnen, breiten Bahn verteilen. Diese wird anschließend sofort durch polierte, temperaturkontrollierte Kühlwalzen geführt.
Materialfluss, Werkzeuge und nachgelagerte Prozesse
Der Materialfluss durch die Düse muss perfekt ausbalanciert sein. Fließt die Schmelze in der Mitte schneller als an den Rändern, verzieht sich das Profil oder reißt. Um dies zu verhindern, nutzen Düsenkonstrukteure Fließkanäle und Steglängen zum Druckausgleich. Nach dem Austritt aus der Düse durchläuft das Profil nachgeschaltete Kühl- und Kalibrieranlagen. Vakuumkalibrierbecken werden häufig für Hohlprofile und Rohre eingesetzt. Das Vakuum zieht den geschmolzenen Kunststoff gegen eine Kalibrierhülse, während Wasser ihn kühlt und so den Außendurchmesser fixiert. Anschließend ziehen Raupenabzüge das Material mit präzise geregelter Geschwindigkeit durch die Anlage. Das Verhältnis der Düsenaustrittsgeschwindigkeit zur Abzugsgeschwindigkeit (das Abzugsverhältnis) bestimmt direkt die endgültigen Abmessungen und die Wandstärke des extrudierten Teils.
Technischer und Kostenvergleich
Beim Vergleich von Kunststoffextrusion und Spritzguss unterscheiden sich die Wirtschaftlichkeitsmodelle ebenso stark wie die physikalischen Prozesse selbst. Die Gesamtbetriebskosten eines gefertigten Bauteils hängen von den Werkzeugkosten (CapEx), den Materialkosten, den Zykluszeiten und den Nachbearbeitungsschritten ab. Die Extrusion bietet in der Regel deutlich niedrigere Einstiegshürden hinsichtlich der Werkzeugkosten, setzt jedoch strengere Grenzen hinsichtlich der geometrischen Komplexität des Endprodukts.
Spritzgießen erfordert eine erhebliche Vorabinvestition in Formen aus gehärtetem Stahl oder Aluminium. Diese Formen müssen extremen Schließkräften und Einspritzdrücken standhalten, was präzise CNC-Bearbeitung, Funkenerosion (EDM) und die Integration komplexer Kühlkanäle notwendig macht. Extrusionsdüsen hingegen sind im Wesentlichen zweidimensionale Fließkanäle, die in Stahlplatten gefräst werden. Sie benötigen keine beweglichen Teile, Auswerferstifte oder komplexe Wassermäntel im Werkzeug selbst, wodurch sie schneller und kostengünstiger herzustellen sind.
| Vergleichsdimension | Kunststoffextrusion | Spritzgießen |
|---|---|---|
| Werkzeugkostenbereich | 1.000 – 5.000+ US-Dollar | 10.000 $ – 100.000 $+ |
| Werkzeugvorlaufzeit | 2 bis 4 Wochen | 6 bis 12 Wochen |
| Standardtoleranzen | ±0,1 mm bis ±0,25 mm | ±0,02 mm bis ±0,05 mm |
| Betriebsdruck | 1.000 – 5.000 psi | 10.000 – 30.000+ psi |
| Geometrie | Kontinuierliches 2D-Profil | Diskrete komplexe 3D-Formen |
| Schrottrate | Höher während der Setup-Phase, niedriger während des Laufs. | Sehr gering (Angusskanäle/Gussrahmen recycelbar) |
Werkzeugkosten, Stückkosten und Durchsatz
Da Extrusionswerkzeuge nur einen Bruchteil von Spritzgussformen kosten, ist die Extrusion sowohl für die Prototypenfertigung als auch für die Serienproduktion linearer Profile äußerst kosteneffizient. Ein kundenspezifisches Extrusionswerkzeug kostet etwa 2.000 US-Dollar, während eine Mehrkavitäten-Spritzgießform für ein komplexes Bauteil ähnlicher Masse leicht über 40.000 US-Dollar kosten kann. Spritzgießen ermöglicht jedoch extrem niedrige Stückkosten bei hohen Stückzahlen, da die Zykluszeiten in Sekunden gemessen werden und Mehrkavitätenwerkzeuge Dutzende von Teilen gleichzeitig produzieren können. Der Extrusionsdurchsatz wird in Kilogramm pro Stunde oder Metern pro Minute gemessen; ein Standard-Einschneckenextruder mit 2,5 Zoll Durchmesser kann je nach Harz und Profilkomplexität 200 bis 400 Pfund Material pro Stunde verarbeiten.
Materialoptionen, Toleranzen und Oberflächenbeschaffenheit
Die Materialauswahl unterscheidet sich je nach erforderlichem Schmelzflussindex (MFI) geringfügig zwischen den beiden Verfahren. Für die Extrusion werden Kunststoffe mit niedrigem MFI (hoher Schmelzfestigkeit) benötigt, damit das Profil vor dem Eintritt in das Kühlbad nicht unter seinem Eigengewicht zusammenfällt. Gängige Extrusionsmaterialien sind PVC, HDPE und TPVs. Beim Spritzgießen werden Kunststoffe mit hohem MFI verwendet, die sich leicht in komplexe Formteile einfügt. Hinsichtlich der Präzision bietet das Spritzgießen engere Toleranzen (oft ±0,05 mm), da das Teil in einem starren Stahlhohlraum geformt wird. Die Toleranzen bei der Extrusion sind größer (typischerweise ±0,15 mm oder mehr), da das Material beim Austritt aus dem Werkzeug eine Düsenaufweitung erfährt und während der Abkühlung der Spannung des Abzugsgeräts ausgesetzt ist.
Häufige Qualitätsrisiken und -einschränkungen
Die Extrusion birgt spezifische Qualitätsrisiken wie Schmelzbruch (Oberflächenrauheit durch übermäßige Scherspannung an der Düsenwand), ungleichmäßige Wandstärke aufgrund schwankender Abzugsgeschwindigkeiten und Verzug durch ungleichmäßige Abkühlung im Wasserbad. Spritzgussfehler hängen mit der Kavitätenfüllung und der Abkühlungsdynamik zusammen und umfassen Einfallstellen an dicken Abschnitten, unvollständige Füllung, Grat (Materialaustritt über die Trennlinie hinaus) und Schweißnähte an den Stellen, an denen zwei Fließfronten aufeinandertreffen.
Beschaffungs- und Compliance-Überlegungen
Die Beschaffung kundenspezifischer Kunststoffkomponenten erfordert eine sorgfältige Lieferantenbewertung, insbesondere da sich die Qualitätskontrollmethoden für die kontinuierliche und die diskrete Fertigung deutlich unterscheiden. Beim Spritzgießen basiert die Qualitätssicherung häufig auf der statistischen Prozesskontrolle (SPC) einzelner Chargen. Dabei werden Koordinatenmessgeräte (KMG) eingesetzt, um komplexe Geometrien mit einem 3D-CAD-Modell abzugleichen. Bei korrekter Werkzeugkonstruktion und festgelegten Prozessparametern ist die Teilekonsistenz außerordentlich hoch.
Die Beschaffung von Extrusionsmaterialien bringt andere Herausforderungen für die Qualitätssicherung mit sich. Da es sich um einen kontinuierlichen Prozess handelt, können Maßabweichungen während des Produktionslaufs auftreten, bedingt durch Änderungen der Umgebungstemperatur, geringfügige Schwankungen der Harzviskosität oder minimale Abweichungen der Abzugsgeschwindigkeit. Daher setzen führende Extrusionslieferanten Inline-Überwachungstechnologien ein, wie beispielsweise mehrachsige Lasermikrometer und Ultraschall-Wanddickensensoren. Diese messen kontinuierlich das Profil beim Austritt aus dem Kühltank und passen die Abzugsgeschwindigkeit oder die Extruderdrehzahl automatisch über geschlossene Regelkreise an.
| Konformitätsstandard | Anwendungsgebiet | Relevanz für die Kunststoffherstellung |
|---|---|---|
| FDA 21 CFR | Speisen und Getränke | Schreibt die ausschließliche Verwendung zugelassener, ungiftiger Harze und Farbstoffe für den Lebensmittelkontakt vor. |
| ISO 13485 | Medizinprodukte | Erfordert ein strenges Qualitätsmanagementsystem, Rückverfolgbarkeit und häufig eine Produktion in Reinräumen der ISO-Klasse 7/8. |
| RoHS / REACH | Elektronik / EU-Markt | Beschränkt gefährliche Stoffe (z. B. Schwermetalle, bestimmte Phthalatweichmacher). |
| UL 94 | Elektrische Anlagen / Gehäuse | Legt Entflammbarkeitsklassen (z. B. V-0, V-1, V-2) für Kunststoffgehäuse und Drahtisolierungen fest. |
Harzauswahl und regulatorische Anforderungen
Die Einhaltung der Vorschriften hängt maßgeblich von der Endanwendung und der spezifischen Polymerchemie ab. Für die Extrusion von medizinischen Schläuchen müssen Lieferanten nach ISO 13485-Qualitätsmanagementsystemen arbeiten und häufig Reinräume der ISO-Klasse 7 oder 8 nutzen. Dabei kommen biokompatible Harze wie USP-Klasse-VI-Silikone, Polyurethane oder Spezial-PVCs zum Einsatz. Im Bau- und Elektrobereich müssen extrudierte Profile und spritzgegossene Gehäuse oft die UL-94-Normen zur Entflammbarkeit sowie die RoHS/REACH-Richtlinien erfüllen. Diese schränken die Verwendung bestimmter Schwermetallstabilisatoren und Phthalatweichmacher, die früher häufig in PVC-Compounds verwendet wurden, stark ein.
Werkzeuglieferzeiten und Lieferantenbewertung
Bei der Lieferantenbewertung ist die Lieferzeit ein entscheidendes Unterscheidungsmerkmal. Extrusionsanbieter können in der Regel innerhalb von 2 bis 4 Wochen ein neues Profilwerkzeug konstruieren, bearbeiten und optimieren. Spritzgussanbieter benötigen hingegen 6 bis 12 Wochen, um Werkzeugstahl zu beschaffen, Kavität und Kern zu bearbeiten, Kühlkanäle zu integrieren und Erstmusterprüfungen (T0- und T1-Stichproben) durchzuführen. Käufer sollten Extrusionspartner anhand ihrer Inline-Qualitätskontrolle und ihrer nachgelagerten Mehrwertdienste bewerten, während Spritzgussunternehmen hinsichtlich ihrer Werkzeugwartungsprogramme und Automatisierungsmöglichkeiten beurteilt werden sollten.
Wann sollte man sich für die Kunststoffextrusion entscheiden?
Die Wahl zwischen Kunststoffextrusion und Spritzguss ist selten eine Frage der Präferenz; sie wird fast ausschließlich durch die grundlegende Geometrie des benötigten Bauteils bestimmt.
Wichtigste Erkenntnisse
- Die wichtigsten Schlussfolgerungen und Begründungen für die Kunststoffextrusion
- Spezifikationen, Konformitätsprüfungen und Risikobewertungen sollten vor der endgültigen Zusage überprüft werden.
- Praktische nächste Schritte und Hinweise, die Leser sofort anwenden können
Häufig gestellte Fragen
Wann ist die Kunststoffextrusion die bessere Wahl als das Spritzgießen?
Extrusion eignet sich für Endlosprodukte mit konstantem Querschnitt, wie z. B. Schläuche, Rohre, Dichtungsbänder, Bleche und Drahtisolierungen. Sie ist in der Regel wirtschaftlicher bei großen Serien, gemessen in Länge, nicht in Stückzahl.
Welche Teile lassen sich mit Kunststoffextrusion nicht gut herstellen?
Extrusion ist nicht optimal für diskrete 3D-Teile mit variierender Wandstärke, Vorsprüngen, Gewinden oder detaillierten Oberflächen. Solche Merkmale lassen sich in der Regel besser mit Spritzguss herstellen.
Wie vergleichen sich die Werkzeugkosten bei Extrusion und Spritzguss?
Extrusionswerkzeuge sind in der Regel einfacher und kostengünstiger, da sie eine Düse für kontinuierliche Profile verwenden. Spritzgusswerkzeuge benötigen üblicherweise ein teureres, geschlossenes Werkzeug, insbesondere für komplexe Teile oder die Fertigung mehrerer Kavitäten.
Wie unterscheiden sich die Produktionsergebnisse bei Extrusion und Spritzguss?
Extrusion erzeugt Endlosstücke, die später auf die gewünschte Länge zugeschnitten werden, während Spritzguss ein oder mehrere fertige Teile pro Zyklus herstellt. Dieser Unterschied hat erhebliche Auswirkungen auf Lieferzeit, Preisgestaltung und Produktdesign.
Kann Jurry Extrusion bei der Auswahl des richtigen Verfahrens für ein kundenspezifisches Kunststoffprodukt helfen?
Ja. Für Profile, Rohre, Platten oder mehrschichtige lineare Produkte kann Jurry Extrusion Ihre Querschnittskonstruktion, das Material, die Toleranzen und das Zielvolumen prüfen, um festzustellen, ob die Extrusion die praktischste Option ist.
