Einführung
Eine stabile Extrusion hängt von mehr als nur Schneckendrehzahl und Temperatur ab; entscheidend ist das Fließverhalten der Polymerschmelze unter Scherung und Druck. Schwankungen im Schmelzfluss können den Zylinderdruck verändern, das Düsenverhalten beeinflussen und die Wärmeverteilung stören, was sich häufig in Form von Druckstößen, Maßabweichungen oder ungleichmäßiger Produktion äußert. Dieser Artikel erläutert, wie die Schmelzflusseigenschaften die Extrusionsstabilität beeinflussen, warum geringe Unterschiede zwischen verschiedenen Harzen größere Prozessprobleme verursachen können und welche Auswirkungen diese Effekte auf Produktqualität, Ausschussraten und Durchsatz haben. Von Druckschwankungen bis hin zum Düsenverhalten – die Erläuterungen verknüpfen die Schmelzrheologie mit den praktischen Anzeichen, die Bediener und Ingenieure in der Produktion beobachten.
Wie sich der Schmelzfluss auf die Extrusionsstabilität auswirkt
In kontinuierlicher KunststoffextrusionDas rheologische Verhalten der Polymerschmelze bestimmt die Gesamtstabilität des Prozesses. Die Fließeigenschaften der Schmelze legen fest, wie das Harz geschert, erhitzt und schließlich durch die Düse gepresst wird. Schwankungen der Fließeigenschaften der Schmelze stören das empfindliche Gleichgewicht von Wärmeübertragung und Druckerzeugung im Extruderzylinder, was direkt zu Maßabweichungen im Endprodukt führt. Das Verständnis des Zusammenhangs zwischen Schmelzfluss und Extrusionsstabilität ist daher entscheidend für Ingenieure, die den Durchsatz optimieren und Defekte minimieren möchten.
Konsistenz der Ausgabemenge und Ausschuss
Die gleichbleibende Qualität der Produkte hängt maßgeblich von der gleichmäßigen Volumenverdrängung der Polymerschmelze ab. Bereits Abweichungen des Schmelzflussindexes (MFI) des eingesetzten Harzes um +/- 1,5 % können zu Abweichungen der Maßtoleranzen von 3 % bis 5 % führen. Diese Abweichungen äußern sich in Dickenschwankungen der Folie, Wandstärkenunregelmäßigkeiten der Rohre oder Gewichtsunterschieden der Profile. Um die Mindestvorgaben nicht zu unterschreiten, sind die Anlagenbetreiber gezwungen, mit höheren Nenndicken zu arbeiten, was den Rohmaterialverbrauch erhöht und zu größeren Mengen an Ausschuss führt.
Druckstöße, Druckschwankungen und Werkzeugverhalten
Prozessinstabilität äußert sich häufig in Form von Förderspitzen – einem Zustand, in dem die Extruderleistung rhythmisch schwankt. Förderspitzen sind oft auf eine Diskrepanz zwischen der Schneckenkonstruktion und den Schmelzflusseigenschaften des Polymers zurückzuführen, was zu unregelmäßigem Schmelzen und Fördern führt. Dies verursacht starke Druckschwankungen an der Düse, die innerhalb von Sekunden zwischen 2.500 und 3.500 psi oszillieren können. Solche Druckschwankungen beeinflussen das Düsenverhalten direkt und verursachen variable Düsenaufweitungen beim Austritt des Extrudats. Die elastische Formgedächtnisreaktion des Polymers auf diese Druckänderungen führt zu Oberflächenfehlern, Kantenrissen oder starkem Verzug in der Abkühlphase.
Wichtigste Instabilitätskosten für Prozessoren
Die finanziellen Folgen von Extrusionsinstabilität sind für Großverarbeiter erheblich. Eine Standard-Extrusionsanlage, die Polyethylen mit einer Kapazität von 1.000 kg/h verarbeitet und aufgrund von Schmelzflussinkonsistenzen eine Ausschussrate von 4 % aufweist, verschwendet bei 8.000 Betriebsstunden jährlich etwa 320 Tonnen Harz. Neben dem Rohmaterialverlust erhöht die Instabilität den Energieverbrauch pro nutzbarer Einheit, steigert die Arbeitskosten durch kontinuierliche manuelle Prozessanpassungen und beschleunigt den Verschleiß der Extruderkomponenten durch extreme Druckspitzen. Um diese Kosten zu minimieren, ist eine strenge Kontrolle der Materialrheologie und der Verarbeitungsparameter unerlässlich.
Grundlagen der Materialeigenschaften und Rheologie
Um die Extrusionsstabilität zu gewährleisten, müssen Verarbeiter die grundlegenden Materialeigenschaften verstehen, die den Polymerfluss bestimmen. Viele Hersteller verlassen sich zwar auf einfache technische Datenblätter, doch die Extrusion ist ein komplexer, scherkraftabhängiger Prozess. Ein umfassendes Verständnis der Rheologie – der Lehre von der Verformung und dem Fließverhalten von Stoffen – ist unerlässlich, um vorherzusagen, wie sich ein bestimmter Harztyp unter den hohen Temperaturen und mechanischen Scherkräften im Extruderzylinder verhält.
Schmelzflussindex, Viskosität und Schmelzfestigkeit
Der Schmelzflussindex (MFI) bzw. die Schmelzflussrate (MFR) ist die gebräuchlichste Kennzahl zur Quantifizierung des Polymerflusses. Er wird typischerweise in Gramm pro 10 Minuten gemäß Normen wie ASTM D1238 gemessen (z. B. bei 190 °C und 2,16 kg für Polyethylen). Der MFI verhält sich jedoch umgekehrt proportional zum mittleren Molekulargewicht und repräsentiert nur einen einzelnen Viskositätswert unter geringer Scherung. Die wahre Scherviskosität, die den Fließwiderstand des Polymers über einen weiten Bereich von Scherraten abbildet, liefert ein genaueres Bild der Extrusionsleistung. Darüber hinaus ist die Schmelzfestigkeit – die maximale Spannung, die eine Polymerschmelze vor dem Brechen aushält – eine entscheidende Eigenschaft. Verfahren wie Blasfolienherstellung oder Schaumextrusion Um ein Zusammenfallen der Blasen oder ein Platzen der Zellen während der schnellen Abkühlphase zu verhindern, ist eine hohe Schmelzfestigkeit erforderlich, die oft 15 bis 20 cN übersteigt.
Warum sich ähnliche Schmelzflussraten unterschiedlich verhalten können
Eine häufige Herausforderung im Betrieb besteht darin, dass zwei Harzchargen zwar identische Schmelzindexwerte (MFI) aufweisen, aber im Extrusionsprozess ein stark unterschiedliches Verarbeitungsverhalten zeigen. Diese Diskrepanz entsteht, weil der MFI bei einer sehr niedrigen Scherrate von etwa 1 bis 10 s⁻¹ gemessen wird, während das Polymer in Extrusionsprozessen hohen Scherraten von 100 bis über 1000 s⁻¹ ausgesetzt ist. Die Ursache liegt typischerweise in einer unterschiedlichen Molekulargewichtsverteilung (MWD). Ein Polymer mit einer breiten MWD zeigt ein deutliches Strukturviskositätsverhalten und ist bei hohen Scherraten wesentlich weniger viskos als ein Polymer mit einer engen MWD und exakt demselben MFI. Folglich führt der Austausch eines Harzes mit enger MWD gegen ein Harz mit breiter MWD – selbst wenn die MFI-Werte im Datenblatt perfekt übereinstimmen – zu höheren Motorbelastungen, erhöhten Schmelztemperaturen und potenzieller Druckinstabilität in der Düse.

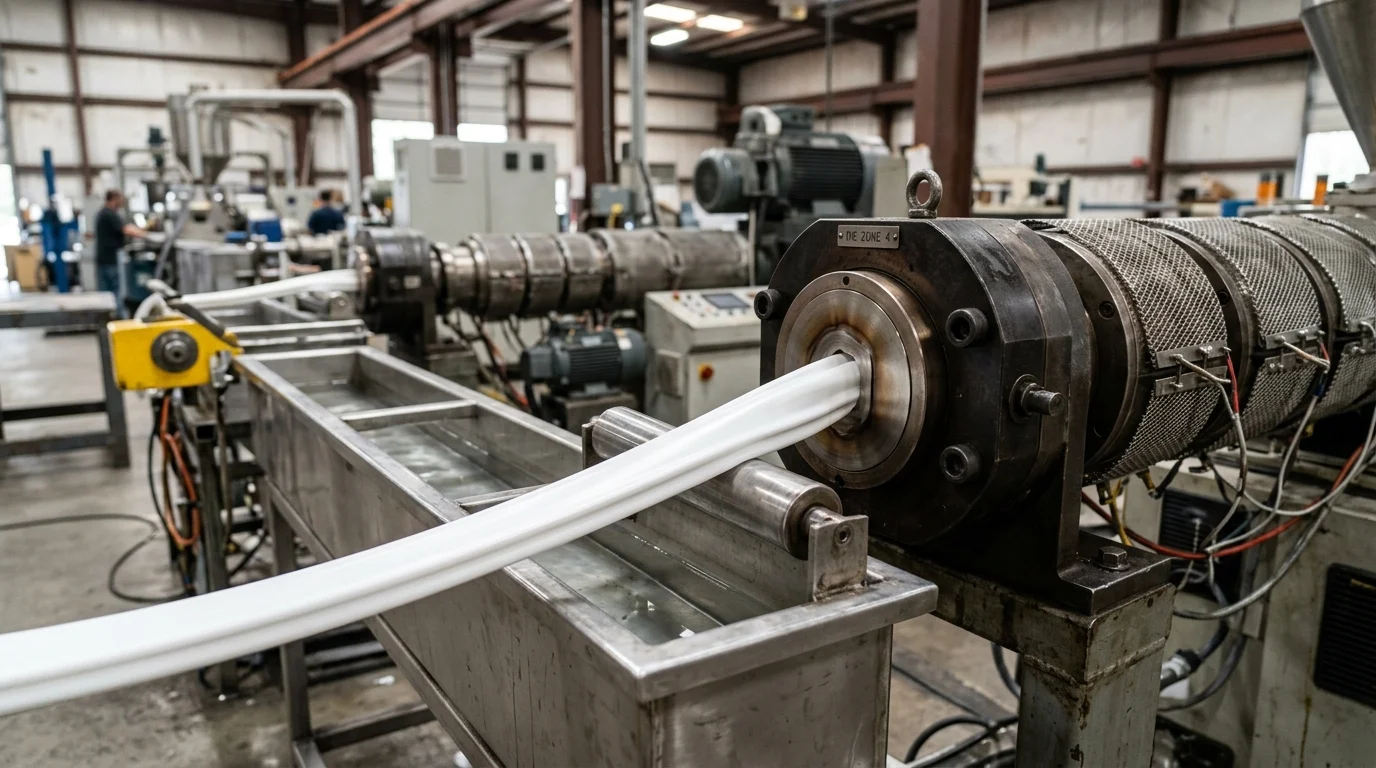

Prozessfaktoren, die mit dem Schmelzfluss interagieren
Die Wechselwirkung zwischen den Schmelzfließeigenschaften des Polymers und der physikalischen Konfiguration der Extrusionsanlage bestimmt die Größe des stabilen Verarbeitungsbereichs. Extrusionsanlagen müssen auf das spezifische rheologische Profil des Zielharzes abgestimmt sein. Der Versuch, eine fraktionierte Schmelze auf einer für hochfließfähige Harze optimierten Maschine zu verarbeiten, führt zwangsläufig zu unzureichender Schmelzhomogenität, thermischer Zersetzung und mechanischer Instabilität.
Schraubenkonstruktion und Temperaturprofil
Die Geometrie der Schnecke muss präzise auf die Viskosität und das Schmelzverhalten des Polymers abgestimmt sein. Harze mit niedriger Schmelzfließfähigkeit (hohe Viskosität) benötigen Schnecken mit größerer Schneckensteigung im Dosierbereich, um übermäßige Schererwärmung zu vermeiden. Häufig werden Längen-zu-Durchmesser-Verhältnisse (L/D) von 30:1 oder 32:1 verwendet, um ein vollständiges Aufschmelzen ohne Schädigung des Polymers zu gewährleisten. Harze mit hoher Schmelzfließfähigkeit benötigen hingegen flachere Dosierbereiche, um ausreichenden Pumpdruck zu erzeugen. Auch das Temperaturprofil entlang des Schneckenzylinders beeinflusst die Schmelzfließfähigkeit maßgeblich. Ein standardmäßiges umgekehrtes Temperaturprofil – bei dem die Temperatur in der Zufuhrzone 10 °C bis 15 °C höher ist als in der Dosierzone – kann bei hochviskosen Materialien ein frühzeitiges Aufschmelzen fördern, den Feststofffördermechanismus stabilisieren und Schwankungen der Motorlast reduzieren.
Geometrie und Druckkontrolle der Matrize
Die Geometrie der Düse beeinflusst direkt den Druckabfall und die Scherspannung der Schmelze. Das Verhältnis von Düsensteglänge zu Düsenspalt muss anhand der Materialviskosität optimiert werden, um Düsenaufweitung zu vermeiden und eine glatte Oberfläche zu gewährleisten. Eine präzise Druckregelung ist für die Stabilität unerlässlich. Extruder verwenden üblicherweise Siebpakete oder Zahnradpumpen, um einen konstanten Gegendruck aufrechtzuerhalten, der je nach Anwendung und Werkzeug zwischen 1.500 und 4.000 psi liegt. Ist der Schmelzefluss für den gewählten Düsenspalt zu hoch, sinkt der Gegendruck, was zu Druckstößen und unzureichender Durchmischung führt. Umgekehrt kann eine zu hohe Viskosität Drücke verursachen, die die mechanischen Grenzen der Düsenanordnung überschreiten und die Berstscheiben auslösen.
Vergleich von Materialien mit niedrigem, mittlerem und hohem Schmelzfluss
Die Wahl des richtigen Schmelzflussbereichs ist für die jeweilige Extrusionsanwendung von grundlegender Bedeutung. Die folgende Tabelle veranschaulicht den typischen Zusammenhang zwischen den Schmelzflussindex-Kategorien (MFI), dem Verarbeitungsverhalten und Standardanwendungen.
| Schmelzflusskategorie | Typischer MFI-Bereich (g/10 min) | Extrusionseigenschaften | Gängige Anwendungen |
|---|---|---|---|
| Bruchteil / Niedrig | Hohe Schmelzfestigkeit, hoher Kopfdruck, anfällig für Schererwärmung | Rohre, schwere Platten, Geokunststoffe | |
| Medium | 1,0 - 5,0 | Ausgewogene Schmelzfestigkeit und Fließfähigkeit, mäßige Scherverdünnung | Blasfolien, Profilextrusion, Drahtbeschichtung |
| Hoch | > 5.0 | Niedrige Schmelzfestigkeit, geringe Druckerzeugung, hohes Leistungspotenzial | Extrusionsbeschichtung, Compoundierung, Spritzgießen (selten Direktextrusion) |
Bei der Verarbeitung von Materialien mit hohem Schmelzindex (MFI) im Standardprofil-Extrusionsverfahren kommt es häufig zu unkontrollierbarer Düsenaufweitung und Formkollaps. Umgekehrt führt die Verarbeitung von Teilschmelzen in Extrusionsbeschichtungsanwendungen aufgrund übermäßiger Schmelzspannung zu starker Resonanz und Bahnrissen.
Wie man die Stabilität in der Praxis verbessern kann
Um die Stabilität beim Extrusionsprozess zu erreichen und aufrechtzuerhalten, ist ein systematischer Ansatz zur Prozesssteuerung erforderlich. Bei Abweichungen im Ausstoß, Oberflächenfehlern oder Maßabweichungen müssen Bediener und Ingenieure empirische Daten nutzen, um die Ursache zu ermitteln, anstatt willkürliche Maschineneinstellungen vorzunehmen. Eine effektive Fehlersuche klärt, ob die Instabilität auf mechanischen Verschleiß, thermische Unregelmäßigkeiten oder Schwankungen im Zulauf der Polymerschmelze zurückzuführen ist.
Die Ursache der Instabilität diagnostizieren
Eine präzise Diagnose beginnt mit der Analyse von Echtzeitdaten von Schmelzedruckaufnehmern und Schmelzethermoelementen unmittelbar vor der Düse. Ein stabiler Extrusionsprozess sollte Druckschwankungen von weniger als ±1 % aufweisen. Übersteigen die Druckschwankungen ±2 %, liegt die Ursache der Instabilität typischerweise im Einzugsbereich oder in der Schmelzzone. Schnelle, hochfrequente Druckschwankungen deuten oft auf eine Fehlanpassung der Schneckengeometrie oder ein Brückenproblem im Trichter hin, während langsame, niederfrequente Wellenmuster auf inkonsistente Schmelzefließeigenschaften der Harzcharge oder eine unzureichende Temperaturregelung in den Zylinderzonen schließen lassen.
Prozessfensteranpassungen, die die Variation reduzieren
Sobald die Ursache der Instabilität identifiziert ist, können gezielte Prozessanpassungen die Schwankungen verringern. Weist das Polymer eine zu hohe Viskosität auf und verursacht Druckspitzen, kann eine Erhöhung der Zylindertemperatur in der Übergangszone um 5 °C bis 10 °C die Schmelzviskosität senken und die Stromaufnahme des Motors reduzieren. Dies muss jedoch gegen das Risiko einer thermischen Zersetzung abgewogen werden. Tritt ein Druckstoß aufgrund vorzeitigen Schmelzens im Einzugsbereich auf, kann eine Senkung der Temperatur in der Einzugszone um 10 °C bis 15 °C den Reibungskoeffizienten zwischen den Feststoffpellets und der Zylinderwand verbessern, einen stabilen Feststofftransport wiederherstellen und den Gesamtvolumenstrom stabilisieren.
Wann sollte die Harzsorte oder die Additive gewechselt werden?
Die Möglichkeiten mechanischer und thermischer Anpassungen zur Kompensation unzureichender Schmelzfließeigenschaften sind begrenzt. Führen Prozessanpassungen nicht zu einem stabilen Produkt innerhalb der Maßtoleranzen, muss die Materialrezeptur geändert werden. Durch die Zugabe von Polymerverarbeitungshilfsmitteln (PPAs), wie beispielsweise Fluorelastomeren in Konzentrationen von 300 bis 800 ppm, kann die Düsenwand beschichtet werden. Dies reduziert die Grenzflächenreibung und verhindert Schmelzbruch (Haifischhautbildung), ohne den Schmelzindex (MFI) des Harzes zu verändern. Alternativ kann bei einer Harzcharge mit unakzeptabel niedriger Schmelzfestigkeit die Beimischung einer fraktionierten Schmelzqualität im Verhältnis 10 % bis 20 % das mittlere Molekulargewicht ausreichend erhöhen, um das Extrusionsprofil zu stabilisieren und ein Kollaps zu verhindern.
Nutzung von Schmelzflussdaten für bessere Fertigungsentscheidungen
Die Integration von Schmelzflussdaten in umfassendere Fertigungsstrategien ermöglicht es Verarbeitern, sowohl die Wirtschaftlichkeit der Produktion als auch die Produktqualität zu optimieren. Extrusionsprozesse reagieren sehr empfindlich auf Rohstoffkosten, die oft 60 % bis 80 % der gesamten Fertigungskosten ausmachen. Kaufentscheidungen, die ausschließlich auf dem Harzpreis pro Kilogramm basieren, vernachlässigen jedoch häufig die versteckten Kosten von Prozessinstabilität, erhöhten Ausschussraten und reduzierten Liniengeschwindigkeiten, die durch inkonsistente Schmelzrheologie verursacht werden.
Ausgleich von Materialkosten und Qualitätstoleranz
Hersteller stehen ständig vor dem Dilemma zwischen Materialkosten und Qualitätstoleranz. Kunststoffe mit geringerer Spezifikation oder minderwertige Kunststoffe sind mit einem Preisnachlass von 15 % bis 25 % gegenüber hochwertigen Materialien erhältlich. Allerdings weisen diese preisgünstigen Kunststoffe häufig Schwankungen des Schmelzflussindexes (MFI) von +/- 20 % oder mehr von Charge zu Charge auf. In einer Hochgeschwindigkeitsextrusionsanlage erfordert diese hohe rheologische Varianz ständige Eingriffe des Bedienpersonals und kann die Gesamtanlageneffektivität (OEE) um 10 % bis 15 % reduzieren. Hochwertige Kunststoffe hingegen garantieren typischerweise MFI-Toleranzen von +/- 5 %, was ein vorhersehbares Prozessfenster sicherstellt, Ausschuss minimiert und trotz des höheren Anschaffungspreises oft zu geringeren Gesamtherstellungskosten führt.
Abstimmung der Beschaffungs-, Qualitäts- und Produktionsspezifikationen
Um die Rentabilität zu maximieren, müssen Unternehmen ihre Beschaffungsstrategien an strengen Qualitätskontroll- und Produktionsvorgaben ausrichten. Dies erfordert, über grundlegende MFI-Daten hinauszugehen und umfassende Eingangskontrollprotokolle (IQC) zu implementieren.
| Harzklassifizierung | Typischer Kostenaufschlag | MFI-Chargenvariation | Empfohlene IQC-Prüfung | Anwendung für optimale Passform |
|---|---|---|---|---|
| Erstklassige Qualität | Ausgangswert (Höchster Wert) | +/- 5% | Standardmäßige MFI-Verifizierung | Medizinische Schläuche, optische Folien, Hochgeschwindigkeitsdrahtbeschichtung |
| Weitbereichs-/Abweichlerbereich | -15 % bis -25 % | +/- 15 % bis 30 % | Kapillarrheometrie, MWD-Analyse | Dickwandiges Rohr, Agrarfolie, unkritische Profile |
| Post-Consumer Recycled (PCR) | Variabel (-10 % bis +5 %) | Stark variabel (> 30 %) | Schmelzfiltrationsprüfung, Rheometrie, Feuchtigkeitsanalyse | Wellrohre, Verbundholz, mehrschichtige Kernkonstruktionen |
Durch die Festlegung präziser Spezifikationen für Schmelzfluss- und Viskositätskurven können Beschaffungsteams alternative Kunststoffe sicher beschaffen. Produktionsteams können diese Daten anschließend nutzen, um Extrudertemperaturprofile und Schneckendrehzahlen für verschiedene Chargen vorzuprogrammieren. So wird ein nahtloser Übergang zwischen Materialchargen gewährleistet und die Extrusionsstabilität vom ersten bis zum letzten Meter Produkt sichergestellt.
Wichtigste Erkenntnisse
- Die wichtigsten Schlussfolgerungen und Begründungen für den Extrusionsprozess
- Spezifikationen, Konformitätsprüfungen und Risikobewertungen sollten vor der endgültigen Zusage überprüft werden.
- Praktische nächste Schritte und Hinweise, die Leser sofort anwenden können
Häufig gestellte Fragen
Wie beeinflusst der Schmelzfluss die Extrusionsstabilität?
Instabile Schmelzeströmung verändert den Zylinderdruck, die Düsenaufweitung und die Ausstoßrate, was zu Dickenschwankungen, Verzug und Ausschuss führt. Halten Sie die Fließeigenschaften des Harzes und die Prozesstemperaturen konstant.
Woran erkennt man praktisch eine Instabilität des Schmelzflusses in einer Extrusionsanlage?
Schwankungen sind ein häufiges Anzeichen. Wenn der Ausstoß oder der Düsendruck rhythmisch ansteigt und abfällt, überprüfen Sie die Harzkonsistenz, die Abstimmung von Schnecke und Material, das Zylindertemperaturprofil und den Zustand des Siebpakets.
Warum können zwei Harzchargen mit dem gleichen MFI-Wert unterschiedliche Ergebnisse liefern?
Der MFI-Wert misst die Fließfähigkeit nur unter einer einzigen Testbedingung. Molekulargewichtsverteilung, Additive und Schmelzfestigkeit können jedoch abweichen und die Viskosität unter realer Extrusionsscherung und -wärme verändern.
Wie stark können geringe MFI-Schwankungen die Produktkonsistenz beeinflussen?
Selbst Abweichungen des Schmelzflussindexes (MFI) von nur ±1,5 % können je nach Produkt zu Maßabweichungen von etwa 3–5 % führen. Dies kann höhere Nenndicken erforderlich machen und den Harzverbrauch erhöhen.
Wie können Jurry Extrusion-Kunden die Stabilität schnell verbessern?
Setzen Sie auf eine strengere Chargenkontrolle des Harzes, überprüfen Sie die tatsächliche Rheologie jenseits des Schmelzpunktes (MFI), stabilisieren Sie die Zylinder- und Düsentemperaturen und passen Sie die Schnecken- und Düsenkonstruktion an das Polymer und den Zielausstoß an.
