Einführung
HDPE-Rohrextrusion Maschinen verarbeiten Polyethylenharz zu druckfesten Endlosrohren für die Wasserversorgung, Gasverteilung, Entwässerung und den Kabelschutz. Das Verständnis der Funktionsweise dieser Systeme erklärt, warum die Rohrqualität von der präzisen Steuerung des Schmelzens, Förderns, Formens, Abkühlens und Abziehens in jeder Produktionsphase abhängt. Dieser Artikel beschreibt das Funktionsprinzip der Maschine, ihre wichtigsten Komponenten und die Prozessbedingungen, die Ausstoß, Maßgenauigkeit und die Langzeitleistung der Rohre beeinflussen. Er gibt außerdem einen Überblick über die wichtigsten Anwendungsbereiche, in denen HDPE-Rohre deutliche Vorteile bieten, und vermittelt den Lesern eine praktische Grundlage für die Bewertung von Extrusionsanlagen und deren Rolle im modernen Infrastrukturbau.
Warum HDPE-Rohrextrusionsmaschinen wichtig sind
Extrusionsanlagen für Polyethylen hoher Dichte (HDPE) bilden die Grundlage der Fertigungstechnologie für moderne Infrastrukturen in den Bereichen Flüssigkeiten, Gase und Telekommunikation. Der industrielle Wandel hin zu thermoplastischen Rohren erfordert hochentwickelte Anlagen. Extrusionsanlagen in der Lage, Rohpolymerharze in formstabile, druckfeste Leitungen umzuwandeln.
Rolle in der Produktion und Auswirkungen auf den Output
Die Hauptfunktion einer HDPE-Rohrextrusionsanlage besteht in der kontinuierlichen Produktion großer Mengen bei gleichzeitiger Gewährleistung höchster struktureller Integrität. Moderne Extrusionsanlagen sind auf extremen Durchsatz ausgelegt und können in Hochleistungskonfigurationen über 1.500 Kilogramm Harz pro Stunde verarbeiten. Diese Produktionskapazität ist entscheidend für die Herstellung von kommunalen Rohren mit großem Durchmesser, deren Außendurchmesser bis zu 1.200 mm oder sogar 1.600 mm betragen kann. Die Effizienz des Extrusionsprozesses bestimmt direkt die Fähigkeit des Herstellers, Großprojekte im Infrastrukturbereich innerhalb enger Beschaffungsfristen zu realisieren.
Markttreiber für die Nachfrage nach HDPE-Rohren
Die weltweite Nachfrage nach HDPE-Rohren wächst mit einer geschätzten durchschnittlichen jährlichen Wachstumsrate (CAGR) von 5 bis 6 Prozent. Haupttreiber ist der dringende Bedarf an der Erneuerung veralteter kommunaler Wassernetze. Herkömmliche Systeme aus Beton und duktilem Gusseisen weisen häufig Leckageraten von 20 bis 30 Prozent auf – eine Schwachstelle, die durch nahtlose, heißverschweißte HDPE-Rohrleitungen beseitigt wird. Darüber hinaus ist der rasante Ausbau von Glasfasernetzen stark von HDPE-Rohren mit kleinem Durchmesser abhängig. Dies zwingt Extrusionsanlagen dazu, vielseitige und hochverfügbare Maschinen einzusetzen, um verschiedene Marktsegmente zu bedienen.
Funktionsweise von HDPE-Rohrextrusionsmaschinen

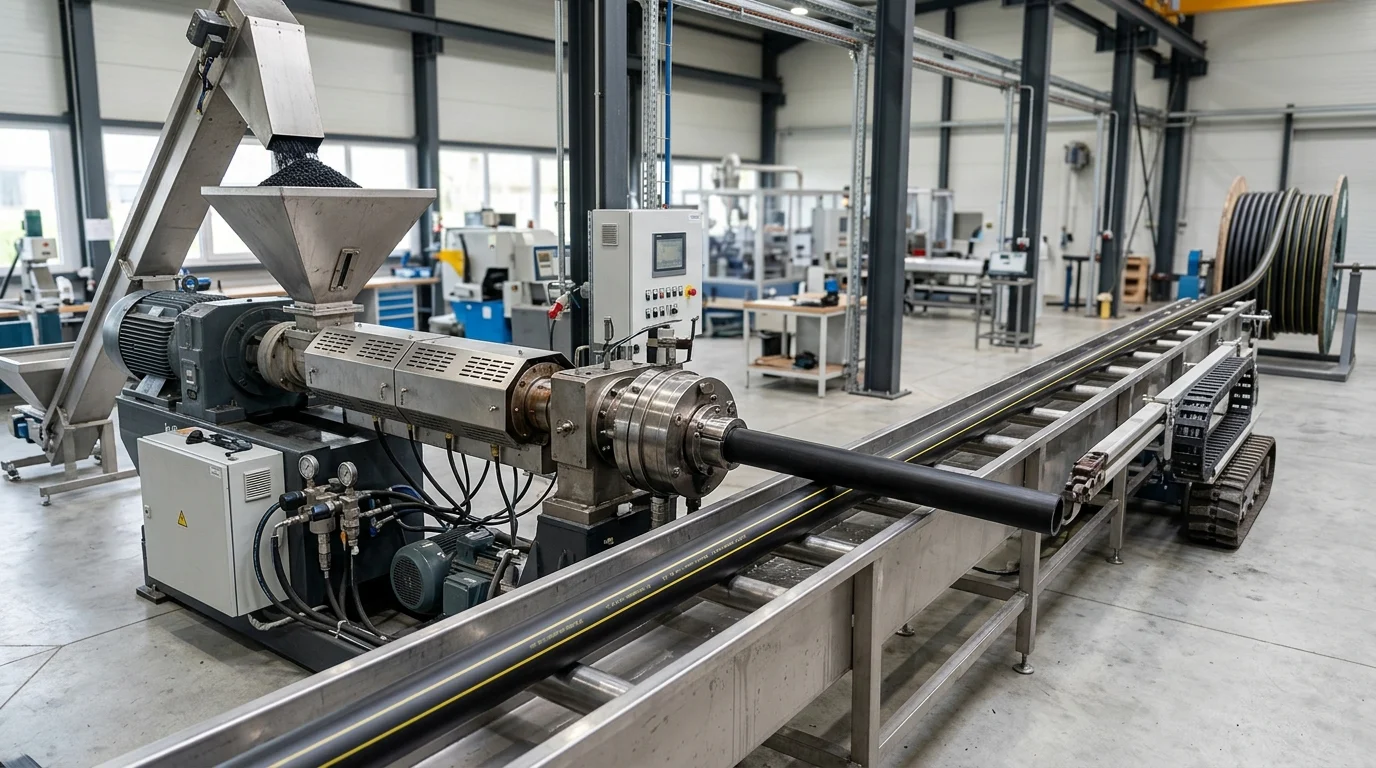

Eine komplette Extrusionsanlage für HDPE-Rohre ist ein synchronisiertes System aus thermischen, mechanischen und pneumatischen Komponenten. Die Anlage besteht typischerweise aus einem automatischen Vakuumlader, einem gravimetrischen Dosiersystem, einem Einschneckenextruder, einem Düsenkopf, einem Vakuumkalibrierbehälter, Kühlkanälen, einer Abzugsvorrichtung und einem Planetenschneidwerk.
Funktionsprinzip der HDPE-Rohrextrusion
Das Funktionsprinzip basiert auf dem Einschneckenextruder, in dem feste HDPE-Granulate einer kontrollierten thermomechanischen Scherung unterzogen werden. Das Schneckenprofil ist speziell für Polyolefine ausgelegt und verfügt über eine Barrierezone sowie Mischelemente, um eine homogene Schmelze zu gewährleisten. Während das Polymer den beheizten Zylinder durchläuft, geht es vom festen in den viskoelastischen Zustand über und wird anschließend durch einen spiralförmigen Düsenkopf gepresst, um ein kontinuierliches Rohrprofil zu formen.
Kernmaschinenspezifikationen
Die Kernspezifikationen des Extruders bestimmen sowohl die Rohrqualität als auch die Anlageneffizienz. Moderne HDPE-Extruder arbeiten mit hohen Längen-Durchmesser-Verhältnissen (L/D), typischerweise zwischen 33:1 und 40:1. Diese verlängerte Zylinderlänge ermöglicht eine vollständige Plastifizierung bei niedrigeren Verarbeitungstemperaturen, die in der Regel zwischen 190 °C und 220 °C liegen. Niedrigere Schmelztemperaturen verhindern den Polymerabbau, reduzieren den Kühlbedarf in nachgelagerten Prozessschritten und minimieren den Energieverbrauch.
Wichtige Kennzahlen für den Maschinenvergleich
Um die Leistungsfähigkeit von Maschinen zu vergleichen, muss der Durchsatz in Abhängigkeit vom Schneckendurchmesser und dem L/D-Verhältnis bewertet werden. Die folgende Tabelle zeigt die von Produktionsingenieuren verwendeten Standardkennzahlen zur Bestimmung der Extrudergröße anhand der Zielrohrabmessungen.
| Schraubendurchmesser (mm) | L/D-Verhältnis | Maximaler Durchsatz (kg/h) | Typischer Rohraußendurchmesserbereich (mm) |
|---|---|---|---|
| 65 | 33:1 | 350 | 20 - 110 |
| 90 | 38:1 | 750 | 110 - 315 |
| 120 | 38:1 | 1.200 | 315 - 630 |
| 150 | 40:1 | 1.800 | 630 - 1.200 |
Qualitätskontrolle und Einhaltung der Vorschriften
Die Herstellung druckfester Rohre für kritische Infrastrukturen erfordert die absolute Einhaltung von Maß- und Strukturtoleranzen. Extrusionsanlagen müssen daher mit geschlossenen Regelkreisen ausgestattet sein, um physikalische Parameter in Echtzeit zu überwachen und anzupassen.
Temperatur-, Druck- und Werkzeugausrichtungskontrolle
Die Stabilität von Schmelzdruck und -temperatur ist entscheidend, um innere Spannungen und Wanddickenabweichungen zu vermeiden. Industrielle Extruder nutzen präzise Schmelzdruckaufnehmer zur Regelung des Kopfdrucks und halten Schwankungen typischerweise innerhalb einer engen Toleranz von ±2 bar. Darüber hinaus messen automatische Düsenzentrierung und integrierte Ultraschall-Wanddickenmessgeräte kontinuierlich den Rohrquerschnitt. Bei Abweichungen der Wanddicke passen thermische Schrauben im Düsenkopf den Schmelzefluss automatisch an, um Konzentrizität zu gewährleisten und Rohmaterialverluste zu minimieren.
Normen, Prüfungen und Kontrollpunkte zur Einhaltung der Vorschriften
Extrudierte Rohre müssen strengen internationalen Normen entsprechen, wie beispielsweise ISO 4427 für die Wasserversorgung oder DIN 8074/8075. Die Einhaltung dieser Normen erfordert die strikte Beachtung der Standard-Dimensionsverhältnisse (SDR), welche das Verhältnis zwischen Außendurchmesser und Wandstärke des Rohrs definieren. So muss beispielsweise bei der Herstellung eines Rohrs mit SDR 11 oder SDR 17 die Wandstärkeabweichung der Extrusionsanlage unter 5 % liegen. Prüfprotokolle nach der Extrusion, darunter hydrostatische Druckprüfungen, Längsrückführungsprüfungen und die Überprüfung des Schmelzmassenstroms (MFR), dienen als wichtige Kontrollpunkte zur Validierung der Verarbeitungsstabilität der Maschinen.
Anwendungen und Maschinenauswahl
Die Auswahl der richtigen Extrusionsmaschine erfordert eine umfassende Analyse der Zielanwendungen, da unterschiedliche Branchen spezifische Rohrprofile, Materialzusammensetzungen und Produktionsgeschwindigkeiten fordern.
Anwendungsbereich passend zum Maschinentyp
Die Konfiguration der Extrusionsanlage wird direkt durch die Endanwendung bestimmt. Trinkwasser- und Gasverteilungsleitungen benötigen spezielle Kennzeichnungsstreifen, was eine Co-Extrusionsanlage erforderlich macht. Im Gegensatz dazu benötigen kommunale Abwasserrohre mit großem Durchmesser möglicherweise Wellprofile, die ein völlig anderes Formgebungsverfahren erfordern als massive Druckrohre. Mehrschichtige Konstruktionen, wie z. B. ABA-Strukturen mit recycelten Kernmaterialien, erfordern spezielle Düsenköpfe und mehrere parallel arbeitende Extruder.
Wie Käufer Maschinenoptionen bewerten sollten
Käufer müssen Maschinenoptionen anhand des spezifischen Energieverbrauchs (SEC) und des Automatisierungsgrades bewerten. Hochwertige Extrusionsanlagen erreichen SEC-Werte unter 0,35 kWh/kg verarbeitetem HDPE – eine deutliche Verbesserung gegenüber älteren Systemen, die oft über 0,45 kWh/kg verbrauchen. Bei einem jährlichen Produktionszyklus von 6.000 Stunden wirkt sich dieser Effizienzunterschied erheblich auf die Betriebsmargen aus, weshalb der SEC neben dem Rohmaterialdurchsatz ein wichtiges Bewertungskriterium darstellt.
Prozessschritte für Konfiguration und Auswahl
Der Konfigurationsprozess beginnt mit der Festlegung des maximalen Rohrdurchmessers und des erforderlichen SDR-Bereichs. Anschließend spezifizieren die Produktionsingenieure die Größe des Hauptextruders und bestimmen die zusätzlichen Anforderungen. Beispielsweise erfordert das Hinzufügen von Farbkennzeichnungsstreifen die Integration eines zusätzlichen 25-mm- oder 30-mm-Co-Extruders in den Düsenkopf.
| Anwendungsbereich | Rohrgröße (Außendurchmesser) | Typisches SDR-Profil | Anforderungen an die Co-Extrusion |
|---|---|---|---|
| Telekommunikationsleitung | 20 - 63 mm | SDR 11 - 13.6 | Silikon-Innenschicht (optional) |
| Trinkwasser | 110 - 630 mm | SDR 9 - 17 | Blaue Identifikationsstreifen |
| Gasverteilung | 63 - 315 mm | SDR 11 | Gelbe Kennzeichnungsstreifen |
| Städtische Kanalisation | 630 - 1.200+ mm | SDR 17 - 26 | Keine (typischerweise einfarbig schwarz) |
Wie Sie die endgültige Investitionsentscheidung treffen
Die Anschaffung einer HDPE-Rohrextrusionsanlage ist eine kapitalintensive Investition, die den Wettbewerbsvorteil eines Unternehmens für ein Jahrzehnt oder länger prägt. Die endgültige Investitionsentscheidung muss die Lücke zwischen den anfänglichen Ausgaben und der Rentabilität über den gesamten Lebenszyklus schließen.
Abwägung zwischen Kapitalkosten und Betriebseffizienz
Die Abwägung zwischen Investitions- (CAPEX) und Betriebskosten (OPEX) ist der wichtigste finanzielle Aspekt. Hochwertige Extrusionsanlagen mit Permanentmagnet-Synchronmotoren (PMSM) und Frequenzumrichtern verursachen zwar höhere Anschaffungskosten, reduzieren aber den Energieverbrauch im Vergleich zu Standard-Asynchronmotoren um 10 bis 15 %. Investiert ein Unternehmen 300.000 US-Dollar in eine neue Anlage und erzielt jährliche Rohstoff- und Energieeinsparungen von 40.000 US-Dollar, amortisiert sich die Investition deutlich schneller. Dies beweist, dass die Anschaffungskosten nicht die betriebliche Effizienz übersteigen sollten.
Entscheidungskriterien für die Herstellerpassung
Neben den Hardware-Spezifikationen müssen bei der Auswahl eines geeigneten Herstellers auch die Architektur des Steuerungssystems und der lokale Support berücksichtigt werden. Offene SPS-Systeme, wie sie beispielsweise von Siemens oder B&R angeboten werden, gewährleisten die Integration der Maschine in umfassendere SCADA-Netzwerke der Industrie 4.0 ohne proprietäre Abhängigkeit. Darüber hinaus trägt die Bewertung der Lieferkette des Herstellers für kritische Ersatzteile – wie Axiallager, spezielle Sperrspindeln und Kalibrierhülsen – dazu bei, ungeplante Ausfallzeiten zu minimieren und die Gesamtanlageneffektivität (OEE) der Anlage zu sichern.
Wichtigste Erkenntnisse
- Die wichtigsten Schlussfolgerungen und Begründungen für die HDPE-Rohrextrusionsmaschine
- Spezifikationen, Konformitätsprüfungen und Risikobewertungen sollten vor der endgültigen Zusage überprüft werden.
- Praktische nächste Schritte und Hinweise, die Leser sofort anwenden können
Häufig gestellte Fragen
Was macht eine HDPE-Rohrextrusionsmaschine?
Es schmilzt HDPE-Granulat und formt es mittels Extruder, Düsenkopf, Kalibrierung, Kühlung, Abzug und Schneidesystem zu durchgehenden Rohren.
Welche Rohrgrößen kann eine HDPE-Rohrextrusionsanlage herstellen?
Typische Anlagen decken Außendurchmesser von etwa 20 mm bis 1.200 mm ab, während Hochleistungssysteme je nach Extrudergröße und Düsenkonfiguration bis zu 1.600 mm erreichen können.
Welche Verarbeitungstemperatur ist bei der Extrusion von HDPE-Rohren üblich?
Die meisten HDPE-Rohrleitungen werden bei Temperaturen zwischen 190°C und 220°C betrieben, um einen stabilen Schmelzfluss zu erreichen und gleichzeitig den Polymerabbau und den übermäßigen Energieverbrauch zu begrenzen.
Wie wird die Rohrwandstärke während des Extrusionsprozesses kontrolliert?
Geschlossene Regelungstechnik nutzt Schmelzedrucküberwachung, Werkzeugzentrierung und Inline-Ultraschallmessung, um Wandstärke und Konzentrizität innerhalb der vorgegebenen Toleranzen zu halten.
Wie kann JURRY Extrusion bei der Auswahl der richtigen HDPE-Rohrmaschine helfen?
JURRY Extrusion kann Extrudergröße, L/D-Verhältnis, Ausstoß und Rohraußendurchmesserbereich an Ihre Produktionsziele anpassen, z. B. 20–110 mm oder große kommunale Rohrleitungen.
