Einführung
Auswahl eines HDPE-Rohrextrusion Die Wahl der richtigen Produktionslinie für Großrohre ist mehr als nur eine Frage der Maschinenauswahl. Sie bestimmt Produktionskapazität, Rohrqualität, Materialeffizienz und langfristige Betriebskosten. Für Hersteller, die Projekte im Bereich Wasser-, Gas- und Industrieinfrastruktur beliefern, muss die optimale Linie einen hohen Durchsatz mit stabiler Schmelzkontrolle, präziser Wandstärke und zuverlässiger Verfügbarkeit vereinen. Dieser Artikel erläutert, was ein Hochleistungssystem von einem Standardsystem unterscheidet, einschließlich der technischen Faktoren, die Dimensionsstabilität, Harzverluste und Produktionseffizienz beeinflussen. Er stellt außerdem die wichtigsten Kriterien für eine fundierte Entscheidung vor, damit Sie die Anlagenleistung optimal an die Anforderungen der Großrohrproduktion anpassen können.
Warum die beste HDPE-Rohrextrusionsanlage so wichtig ist
Die Investition in eine leistungsstarke Extrusionsanlage für HDPE-Rohre mit großem Durchmesser ist eine entscheidende Kapitalausgabe, die den Wettbewerbsvorteil eines Herstellers maßgeblich bestimmt. HDPE-Rohre (Polyethylen hoher Dichte) mit großem Durchmesser bilden das Rückgrat moderner kommunaler Wasser-, Gas- und Industrieinfrastrukturen. Die Herstellung dieser massiven Leitungen erfordert hochspezialisierte Maschinen, die tonnenweise Polymer mit mikroskopischer Präzision schmelzen, formen und abkühlen können.
Da die Rohstoffkosten den Großteil der laufenden Betriebskosten ausmachen, ist die Effizienz der Extrusionsanlage von entscheidender Bedeutung. Eine Anlage, die den Harzverlust minimiert und gleichzeitig die Produktionsgeschwindigkeit maximiert, optimiert die Wirtschaftlichkeit der Rohrherstellung und sichert so die Rentabilität in einem hart umkämpften globalen Markt.
Durchsatz, Dimensionsstabilität und Verfügbarkeit
Die Maximierung des Durchsatzes bei gleichzeitiger Gewährleistung der Dimensionsstabilität ist die größte technische Herausforderung bei der Extrusion von Großrohren. Hochleistungsanlagen sind so konstruiert, dass sie Durchsatzleistungen von 1.200 kg/h bis über 2.000 kg/h erreichen, ohne die Schmelzhomogenität zu beeinträchtigen. Bei der Verarbeitung solcher Mengen können selbst geringfügige Temperatur- oder Druckschwankungen zu Rohrverformungen, Ovalitätsproblemen oder ungleichmäßigen Wandstärken führen.
Um dem entgegenzuwirken, Elite Extrusionssysteme Ziel ist eine Gesamtanlageneffektivität (OEE) von über 85 %. Dieser Wert gewährleistet, dass ein hoher Durchsatz nicht zu Lasten der Anlagenverfügbarkeit geht. Die Dimensionsstabilität wird durch optimierte Spiraldüsenkonstruktionen und fortschrittliche interne Rohrkühlungssysteme (IPC) sichergestellt. Diese verhindern, dass die massive Polymermasse unter ihrem Eigengewicht zusammenfällt, bevor sie in den Vakuumkalibriertanks vollständig erstarrt.
Anwendungen und Leistungsbenchmarks für Rohre mit großem Durchmesser
HDPE-Rohre mit großem Durchmesser weisen typischerweise Außendurchmesser von 630 mm bis 2.500 mm auf. Diese Rohre unterliegen strengen Leistungsanforderungen, da sie in stark beanspruchten Anwendungen wie Tiefseeauslässen, dem Transport von Bergbauschlämmen und Hochdruck-Wasserleitungen eingesetzt werden.
Die Leistungsmerkmale werden streng durch das Standard-Dimensionsverhältnis (SDR) definiert, welches den Außendurchmesser des Rohrs mit seiner minimalen Wandstärke korreliert. Beispielsweise benötigt ein Rohr mit SDR 11 deutlich dickere Wände und hält höheren Drücken stand als ein Rohr mit SDR 26. Die besten Extrusionsanlagen für HDPE-Rohre müssen einen nahtlosen Übergang zwischen diesen SDR-Profilen ermöglichen und sicherstellen, dass das Endprodukt unabhängig von der jeweiligen Anwendung die exakten Anforderungen an Berstdruck und Umfangsspannung erfüllt.
Technische Spezifikationen der besten HDPE-Rohrextrusionsanlage
Die Bewertung der technischen Spezifikationen einer HDPE-Rohrextrusionsanlage erfordert ein tiefes Verständnis ihrer integrierten Komponenten. Vom anfänglichen Schmelzprozess bis zum abschließenden Schneiden und Transportieren muss jedes Modul synchronisiert sein, um den extremen thermischen und mechanischen Belastungen der Großrohrproduktion standzuhalten.

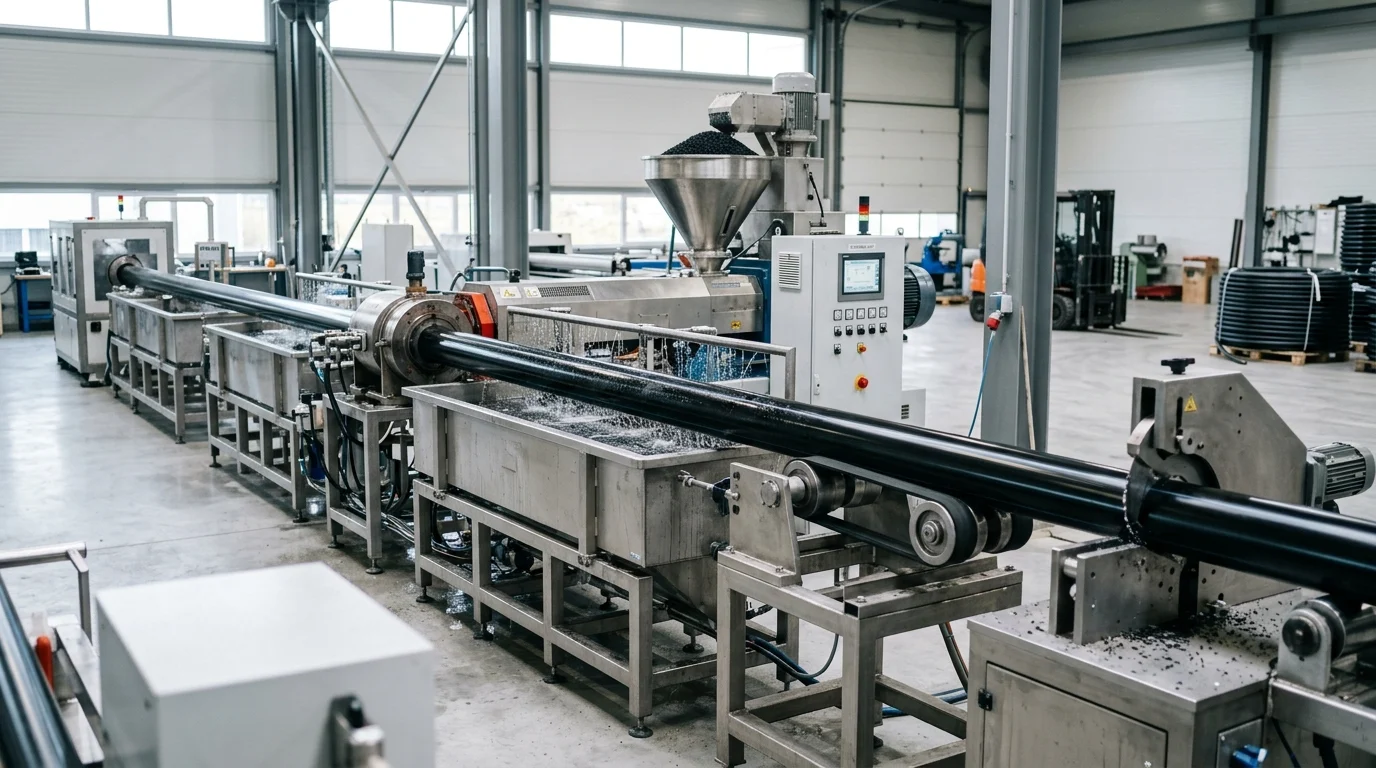

Extruder, Düsenkopf, Vakuumtank, Kühlung und Abzugsvorrichtung
Kern des Verfahrens ist ein robuster Einschneckenextruder mit einem typischen hohen Längen-Durchmesser-Verhältnis (L/D) von 36:1 oder 40:1. Diese verlängerte Zylinderlänge sorgt für eine überlegene Plastifizierung und eine gleichmäßigere Schmelztemperatur auch bei hohen Ausstoßmengen. Die Schmelze wird anschließend durch einen spiralförmigen Düsenkopf gepresst, der das Polymer gleichmäßig verteilt, um Schweißnähte zu vermeiden und eine gleichmäßige Spannungsverteilung zu gewährleisten.
Nach der Formgebung gelangt das geschmolzene Rohr in den Vakuumkalibrierungsbehälter. Bei großen Durchmessern ist eine intensive Kühlung unerlässlich. Moderne Anlagen nutzen mehrstufige Sprühkühltanks in Kombination mit der internen Rohrkühlung (IPC), bei der Umgebungsluft oder gekühlte Luft durch das Rohrinnere geleitet wird. Abschließend sorgen mit 8 bis 16 Raupenketten ausgestattete Zugmaschinen für die enorme Zugkraft, die erforderlich ist, um die schweren, dickwandigen Rohre ohne Verformung oder Verrutschen zu bewegen.
Ausgabebereich, Rohrdurchmesser und Wandstärkensteuerung
Ausgabebereich und Durchmesserflexibilität sind eng mit der Wandstärkenkontrolle verknüpft. Moderne Extrusionsanlagen nutzen gravimetrische Dosiersysteme, die mit Extruder und Abzugsantrieb synchronisiert sind, um einen konstanten Massendurchsatz zu gewährleisten. Dieses geschlossene Regelsystem passt die Anlagengeschwindigkeit dynamisch an, um geringfügige Schwankungen der Schüttdichte oder des Schmelzflusses auszugleichen.
Die Inline-Ultraschallprüfung ist eine entscheidende Spezifikation für Premium-Rohrleitungen. Diese Scanner messen kontinuierlich die Wandstärke über den gesamten Rohrumfang. Durch die Integration dieser Daten mit thermischen Zentrierdüsen können Hersteller die Wandstärke auf ±0,1 mm genau an die Zielvorgabe anpassen. Diese Präzision verhindert ein Übergewicht des Rohrs, spart erhebliche Rohmaterialkosten und gewährleistet gleichzeitig, dass die Wandstärke die Mindestanforderung gemäß SDR nicht unterschreitet.
Vergleichskriterien für die Linienbewertung
Beim Vergleich von Produktionslinien müssen Hersteller die anfänglichen Investitionskosten gegen die langfristige Betriebseffizienz abwägen. Zu den wichtigsten Bewertungskriterien gehören der spezifische Energieverbrauch, das Materialeinsparungspotenzial und die Umrüsteffizienz.
| Bewertungskriterien | Standard-Extrusionslinie | Fortschrittliche Extrusionslinie | Auswirkungen auf den Betrieb |
|---|---|---|---|
| L/D-Verhältnis | 30:1 oder 33:1 | 36:1 oder 40:1 | Bessere Schmelzhomogenität bei höheren Geschwindigkeiten |
| Wandstärkenkontrolle | Manuell / Periodisch | Inline-Ultraschall (±0,1 mm) | 2-4% Harzeinsparung durch Übergewichtsreduzierung |
| Energieverbrauch | ~0,40 kWh/kg | 0,28 - 0,32 kWh/kg | Erhebliche Reduzierung der Stromkosten |
| Abschleppschienen | Fest (z. B. 6 Spuren) | Modular (8 bis 16 Spuren) | Verhindert Verrutschen und Ovalität bei Rohren mit einem Durchmesser von >1000 mm |
Prozessstabilität und Materialflexibilität
Die Prozessstabilität bestimmt die Fähigkeit einer Anlage, eine kontinuierliche Produktion mit minimalem Ausschuss aufrechtzuerhalten. Bei der Herstellung von Rohren mit großem Durchmesser ist die Materialflexibilität ebenso wichtig, da die Bediener häufig auf unterschiedliche Harzqualitäten, Lieferantenchargen und Umweltauflagen reagieren müssen, ohne den Extrusionsprozess zu unterbrechen.
Umgang mit PE100, PE4710 und Recyclingmaterialien
Moderne Extrusionsanlagen müssen Hochleistungs-Bimodalkunststoffe wie PE100 und PE4710 problemlos verarbeiten können. Diese Werkstoffe bieten eine hervorragende Beständigkeit gegen langsames Risswachstum (SCG) und schnelle Rissausbreitung (RCP), aber ihr niedrigerer Schmelzflussindex (MFI) erfordert eine präzise Scherratensteuerung, um Schmelzbruch zu verhindern.
Darüber hinaus fördern Nachhaltigkeitsinitiativen den Einsatz von Recyclingmaterialien. Die besten Extrusionsanlagen für HDPE-Rohre verfügen über optimierte Schneckengeometrien und fortschrittliche Siebwechsler, die bis zu 10–20 % Mahlgut oder Post-Consumer-Recyclingmaterial (PCR) verarbeiten können. Die Verarbeitung dieser Mischungen erfordert robuste Entgasungszonen und eine hervorragende Mischleistung, um sicherzustellen, dass die Zugabe von Recyclingmaterial die Berstfestigkeit oder die Oberflächenbeschaffenheit des Rohrs nicht beeinträchtigt.
Steuerungssysteme, Automatisierung und Inspektionsmethoden
Fortschrittliche Automatisierung ist der Dreh- und Angelpunkt für Prozessstabilität. Modernste Anlagen nutzen zentrale SPS-Architekturen (z. B. von B&R oder Siemens), die alle Anlagenkomponenten in einer einzigen Mensch-Maschine-Schnittstelle (HMI) integrieren. Dies ermöglicht eine rezeptbasierte Produktion, bei der Maschinenparameter für spezifische Rohrgrößen und Harztypen sofort geladen werden, wodurch menschliche Fehler reduziert werden.
Die Prüfmethoden haben sich ebenfalls von manuellen Nachbearbeitungsprüfungen hin zu Echtzeit-Inline-Überwachung verlagert. Neben Ultraschall-Dickenmessgeräten setzen moderne Produktionslinien auf Oberflächenfehlererkennungssysteme mit Hochgeschwindigkeitskameras. In Kombination mit gravimetrischer Steuerung können diese automatisierten Systeme den Rohmaterialverbrauch jährlich um 2 bis 3 % senken – eine Differenz, die sich bei der Massenproduktion deutlich auf das Betriebsergebnis auswirkt.
Inbetriebnahme und Validierung für eine stabile Produktion
Um eine stabile Produktion zu gewährleisten, müssen strenge Inbetriebnahme- und Validierungsprotokolle durchgeführt werden. Dies beginnt mit einem Werksabnahmetest (FAT) zur Überprüfung der Produktionskapazitäten und der mechanischen Integrität vor dem Versand, gefolgt von einem Standortabnahmetest (SAT) unter realen Produktionsbedingungen.
Ein wichtiges Validierungskriterium ist die Zeit bis zum Erreichen des stationären Produktionszustands. Elite-Extrusionsanlagen sind so konstruiert, dass sie sich innerhalb von 30 bis 45 Minuten nach dem Kaltstart stabilisieren. Die schnelle Stabilisierung minimiert die Menge an Rohrabfall, der während der Übergangsphase entsteht. Dies ist besonders wichtig bei Rohren mit großem Durchmesser, wo ein einziger Meter Abfall Hunderte von Kilogramm Harzverlust bedeuten kann.
Compliance, Beschaffung und Lebenszykluskosten
Neben den technischen Fähigkeiten erfordert die Anschaffung einer Extrusionsanlage für große Durchmesser die Einhaltung komplexer Vorschriften, die Bewertung der Lieferantenzuverlässigkeit und die Berechnung der gesamten Lebenszykluskosten. Eine Anlage, die auf dem Papier gute Ergebnisse liefert, muss sich zudem nahtlos in die logistischen und regulatorischen Gegebenheiten des Produktionsstandorts integrieren lassen.
Normen, Dokumentation und Akzeptanzkriterien
Die Einhaltung internationaler Standards ist unerlässlich. Die fertigen Großrohre müssen strengen Spezifikationen wie ISO 4427 für die Wasserversorgung, EN 12201 oder AWWA C906 in Nordamerika entsprechen. Daher muss die Extrusionsanlage selbst in der Lage sein, diese Toleranzen zuverlässig zu erfüllen.
Aus Sicht der Ausrüstung müssen Käufer eine umfassende Dokumentation verlangen, einschließlich CE-Kennzeichnung oder UL-Zertifizierung für Schaltschränke und Druckbehälterzertifizierungen für Vakuumtanks. Die Abnahmekriterien während des SAT sollten die erforderlichen Maßtoleranzen, die Oberflächenqualität und die dauerhaften Durchsatzraten über einen 24-stündigen Dauertestlauf explizit festlegen.
Lieferantenkapazität, Ersatzteile und Kundendienst
Die Leistungsfähigkeit eines Lieferanten reicht weit über den ursprünglichen Verkauf hinaus. Die Lebensdauer einer Extrusionsanlage mit großem Durchmesser kann 15 bis 20 Jahre übersteigen, weshalb ein langfristiger Service-Support unerlässlich ist. Käufer müssen das globale Servicenetzwerk des Lieferanten und dessen Service-Level-Agreements (SLAs) für Ferndiagnose und Vor-Ort-Einsätze sorgfältig prüfen.
Die Verfügbarkeit von Ersatzteilen ist ein entscheidender Faktor für die Lebenszykluskosten. Kritische Verschleißteile wie Extruderschnecke und Getriebe haben typischerweise eine Lebensdauer von 20.000 bis 30.000 Betriebsstunden, bevor eine Überholung erforderlich ist. Lieferanten, die eine 48-Stunden-Lieferung kritischer Ersatzteile garantieren, verhindern katastrophale Ausfallzeiten und sichern so die kontinuierliche Ertragskraft der Anlage mit hohem Investitionsaufwand.
Logistik, Fabriklayout und Versorgungsanforderungen
Die Installation einer Produktionslinie für Großrohre erfordert eine sorgfältige Planung des Fabriklayouts. Eine komplette Linie für 1.600-mm-Rohre kann eine lineare Grundfläche von 50 bis 80 Metern beanspruchen. Hersteller müssen die immense logistische Herausforderung der Handhabung der Fertigprodukte berücksichtigen, die den Einsatz von Schwerlast-Portalkränen und weitläufigen Freilagerflächen erfordert.
Der Energiebedarf ist ebenso enorm und muss in die Lebenszykluskosten einkalkuliert werden. Wasserkühlkreisläufe, Druckluft und Stromversorgung müssen entsprechend dimensioniert werden.
| Nutzen / Ressource | Geschätzter Bedarf (pro 1000 kg/h Ausstoß) | Infrastrukturhinweise |
|---|---|---|
| Elektrische Energie | 280 - 350 kW (Spezifische Energie: ~0,3 kWh/kg) | Erfordert Hochleistungstransformatoren und einen stabilen Netzanschluss. |
| Kühlwasser | 40 - 60 Kubikmeter/Stunde | Geschlossene Kühlkreisläufe werden dringend empfohlen. |
| Druckluft | 1,5–2,0 Kubikmeter/min bei 6–8 bar | Unverzichtbar für pneumatische Steuerungen und Schneideinheiten |
| Platzbedarf / Grundfläche | Mindestlänge 60 m x Mindestbreite 8 m | Erfordert verstärkten Boden für schwere Abtransport-/Schneideinheiten |
Wie Käufer die beste HDPE-Rohrextrusionsanlage auswählen können
Die erfolgreiche Abwicklung des Beschaffungsprozesses erfordert die Integration technischer Spezifikationen, baulicher Gegebenheiten und finanzieller Parameter in eine schlüssige Strategie. Käufer müssen über den reinen Kaufpreis hinausblicken und die Leistungsfähigkeit der Ausrüstung über ein Jahrzehnt im Dauerbetrieb hinweg berücksichtigen.
Entscheidungsrahmen für Produktionsziele und Produktmix
Ein solides Entscheidungsmodell beginnt mit einer klaren Definition der Produktionsziele und des erwarteten Produktmixes. Käufer müssen ihre Marktnachfrage analysieren: Wird die Produktionslinie kontinuierlich mit einem einzigen, hochprofitablen Durchmesser wie 1.200 mm SDR 17 laufen, oder sind häufige Umrüstungen erforderlich, um kundenspezifische kommunale Aufträge im Bereich von 800 mm bis 1.600 mm zu erfüllen?
Bei häufigen Werkzeugwechseln lohnt sich die Investition in automatisierte Werkzeugzentriersysteme und verstellbare Kalibrierhülsen. Diese Systeme reduzieren die Umrüstzeiten von 8 auf unter 4 Stunden und verbessern so die Maschinenverfügbarkeit und die Rentabilität des Werks erheblich.
Endgültige Auswahlkriterien
Bei der endgültigen Auswahl sollte den Gesamtbetriebskosten (TCO) Vorrang vor den anfänglichen Investitionskosten (CapEx) eingeräumt werden. Obwohl eine Premium-Extrusionsanlage im Vergleich zu Standardalternativen einen um 15 % bis 20 % höheren Anschaffungspreis aufweisen kann, gleichen die betrieblichen Einsparungen diesen Aufpreis schnell aus.
Beispielsweise führt eine Produktionslinie mit einer Kapazität von 1.500 kg/h und einer jährlichen Laufzeit von 6.000 Stunden durch eine Rohmaterialeinsparung von lediglich 3 % dank überlegener gravimetrischer und Ultraschall-Dickenkontrolle zu einer jährlichen Einsparung von Hunderten Tonnen HDPE-Harz. In vielen Fällen amortisiert sich die anfängliche Investitionskostenbelastung allein durch diese Materialeffizienz in weniger als 18 Monaten. Letztendlich zeichnet sich die beste HDPE-Rohrextrusionsanlage durch höchste Prozessstabilität, präzise Maßhaltigkeit und die niedrigsten Kosten pro Meter fertigem Rohr aus.
Wichtigste Erkenntnisse
- Die wichtigsten Schlussfolgerungen und Begründungen für die beste HDPE-Rohrextrusionslinie
- Spezifikationen, Konformitätsprüfungen und Risikobewertungen sollten vor der endgültigen Zusage überprüft werden.
- Praktische nächste Schritte und Hinweise, die Leser sofort anwenden können
Häufig gestellte Fragen
Welche Rohrdurchmesser kann die beste HDPE-Rohrextrusionsanlage herstellen?
Bei der Produktion von Teilen mit großem Durchmesser decken Premium-Anlagen typischerweise einen Außendurchmesser von etwa 630 mm bis 2500 mm ab, abhängig von Düsenkopf, Vakuumtanks und Abzugskonfiguration.
Wie kann eine HDPE-Rohrextrusionsanlage den Rohmaterialverbrauch reduzieren?
Es nutzt gravimetrische Dosierung, stabile Schmelzkontrolle und Inline-Ultraschall-Wanddickenmessung, um übergewichtige Rohre zu vermeiden und die Wandstärke nahe am Zielwert zu halten.
Warum ist die interne Rohrkühlung bei großen HDPE-Rohren wichtig?
Die interne Rohrkühlung trägt dazu bei, dass das Rohr seine runde Form behält, verringert das Durchhängen und verbessert die Kühlleistung, bevor das Rohr vollständig erstarrt.
Welche Leistung können Hersteller von einer Hochleistungs-HDPE-Rohrextrusionsanlage erwarten?
Eine leistungsstarke Anlage mit großem Durchmesser liefert üblicherweise Fördermengen von rund 1200 bis über 2000 kg/h und gewährleistet dabei gleichzeitig Dimensionsstabilität und Verfügbarkeit.
Wie kann JURRY Extrusion bei der Auswahl der richtigen HDPE-Rohrextrusionsanlage helfen?
JURRY Extrusion kann die Anlagenkonfiguration an Ihren Zieldurchmesserbereich, Ihre SDR-Anforderungen, Ihre Produktionsziele und Ihren Kühlungsbedarf für die Herstellung von HDPE-Rohren mit großem Durchmesser anpassen.
